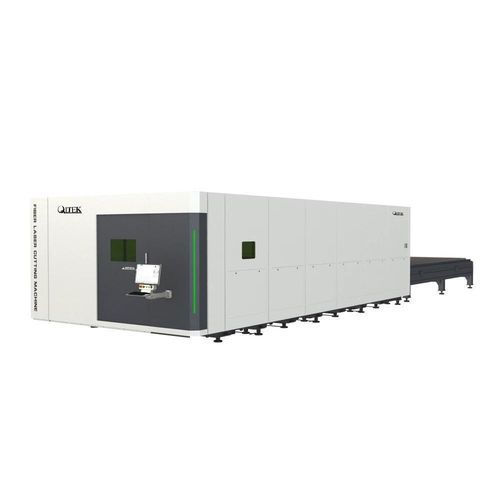

ファイバーレーザー切断機 GI series

金属用板金用PLC制御

製品概要
QLTEK GIシリーズ 超高速度ファイバーレーザー切断機は、製造工場や自動生産ライン向けに設計された産業グレードのソリューションです。出力3〜40kWのレーザーを搭載可能で、高速性と優れた安定性を両立し、切断効率の向上とコスト削減を実現します。大量生産や高負荷環境での長時間ランに最適化された設計です。

主な仕様

• レーザー出力: 3kW～40kW（モデルにより異なる）
• 作業領域（L）: 3048～12000mm（モデルにより異なる）
• 作業領域（W）: 1524～2580mm（モデルにより異なる）
• X/Y最大リンク速度: 140～200 m/min（モデルにより異なる）
• 高出力・高速・高耐荷重設計、ラージフォーマット対応

QLTEK GIシリーズを選ぶ理由

• 超高速：高い移動速度とスループットで生産性を向上
• 高精度：高精度な位置決めと連続加工で安定した切断品質
• 高品質：堅牢な機械設計により長期の耐久性を確保
• 高い安全性：製造現場での安全性に配慮した設計
• インテリジェント化：自動化・連携を考慮したシステム設計

従来のレーザー切断ソリューションとの比較
項目 | 当社の機械（GIシリーズ） | 従来のソリューション
切削安定性 | 高くてロングランに最適 | 条件によって変動する場合あり
ベベルカット | サポートされている | 限定的またはオプションの場合が多い
プロセスデータ | 包括的かつ最適化済み | 基本的なデータに留まることが多い
機械構造 | 耐久性に優れた高靭性材料 | 標準的ビルド
操作性（手動） | 人間工学に基づく直感的操作 | より複雑になり得る

モデル別主要パラメータ（抜粋）
モデル | GI3015 | GI4020 | GI6025 | GI8025 | GI12025
レーザー出力 | 3kW～20kW（列により） | 3kW～20kW | 3kW～20kW | 12kW～40kW | 12kW～40kW
切断範囲（長さ×幅） | 3048×1524mm | 4100×2080mm | 6150×2580mm | 8000×2500mm | 12000×2500mm
X軸移動量 | 3100mm | 4100mm | 6200mm | 8100mm | 12200mm
Y軸移動量 | 1570mm | 2130mm | 2600mm | 2600mm | 2600mm
Z軸移動量 | 280mm | 280mm | 350mm | 380mm | 380mm
X/Y位置決め精度 | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m
X/Y最大直線速度 | 140 m/min | 140 m/min | 140 m/min | 200 m/min | 200 m/min
X/Y最大直線加速度 | 2.5g | 2.5g | 2.5g | 1.8g | 1.5g

主な特徴

• 高強度アルミニウム合金ビーム：軽量かつ高剛性で高い動的性能
• 溶接一体構造の工作機械：主要部の空間設計により高剛性を実現
• 自動潤滑システム：継続的な潤滑とメンテナンス負荷低減
• 両面仕切り方式のホコリ除去：切粉・粉塵を減らし作業環境を保護
• 自適応支持フット設計：振動低減で高速動作の安定化
• オートフォーカスレーザー切断ヘッド：最新の光学設計により切断品質を最適化
• Beckhoff制御システム採用：連携性、断面管理、エキスパートプロセス制御を実装

特徴 / 技術仕様（要約）

• 対応レーザー出力レンジ：3 kW～40 kW（モデルにより異なる）
• 複数の工作領域（長さ3048～12000mm、幅1524～2580mm）
• X/Y位置決め精度：±0.03 mm/m
• X/Y最大直線速度：140～200 m/min
• X/Y最大直線加速度：モデルにより1.5g～2.5g
• Z軸可動範囲：280～380 mm
• 自動潤滑、自適応支持、ダブルパーティション集塵、オートフォーカス切断ヘッド、Beckhoff制御を含む高度な機械構成
