可視化ソフトウェア

セキュリティモニタリングキャプチャ / データ分析

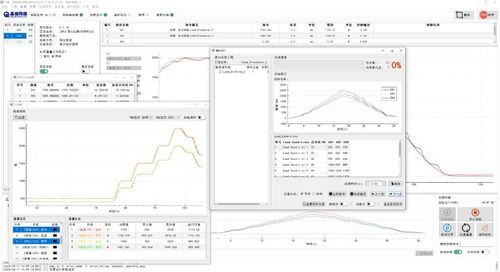

Lingdong Loading Softwareは、Qtcreate Lingdong協調荷重制御装置のホストソフトウェアです。エンジニアリング志向の構成ベースのアーキテクチャにより、サーボ荷重制御システムの包括的な監視と管理を実現します。 設定ファイルに基づいて動作するため、本ソフトウェアは迅速な導入と、さまざまな試験プロジェクトへの適応を可能にします。<br><br>動的荷重ソフトウェアのワークフロー<br><br>プロジェクトの作成；<br>荷重チャネルの設定；<br>システムのセットアップ；<br>コントローラおよびセンサーの校正；<br>荷重スペクトルのインポート／定義；<br>安全パラメータの設定；<br>荷重スペクトルのインポート／定義；<br>試験を実行します。<br><br>試験リソースの設定<br>試験リソースの設定インターフェースは、主にアクチュエータ、センサー、およびコントローラのリソース設定と管理に使用されます。 ドラッグ＆ドロップ操作により、試験リソースの設定、使用するアクチュエータ、センサー、制御チャネルの選択、および荷重スペクトルの編集と管理を行います。<br>センサーの校正<br><br>本システムは、システム内のすべてのセンサーの係数を校正するための独立したセンサー校正機能をサポートしています。 最小二乗法などの手法を用いて、標準信号に対して多点校正計算を行い、校正係数を保存します。これにより、センサーデータの校正やセンサーデータ設定の更新が可能になります。<br><br>負荷スペクトルの編集<br><br>試験スペクトル編集機能を利用できます。ユーザーは、試験のニーズに応じて複合要件を満たすさまざまな試験スペクトルを編集でき、プログラムが装置を制御して自動的に試験を完了させます。 試験スペクトルエディタは、試験手順の自動制御を実現するために、さまざまな複雑な試験スペクトルを生成することができ、特に難易度が高く高度な試験に適しています。<br><br>安全構成<br><br>本試験システムには、試験力および変位の限界値超過保護、試験片破断保護、試験パラメータの設定値超過保護など、包括的な保護機能が搭載されています。各荷重チャネルには、限界荷重保護、追従誤差限界保護、変位限界保護、デュアルブリッジセンサー差分限界保護、停電保護など、複数の保護機能が備わっています。 すべての閾値は、上位コンピュータソフトウェアを介して設定可能です。<br><br>ステップ設定<br><br>各チャネルの静的ステップおよび動的ステップのパラメータ（トリガー時間、タイムアウト期間、最小ステップ速度など）を設定できます。<br><br>負荷ソフトウェアのその他の機能<br><br>外部データ連携インターフェース：Lingdong 負荷ソフトウェアは、リフレクティブメモリ、UDP 通信、および BNC アナログ入出力による外部データ連携をサポートしています。 また、UDP 通信による外部リモートコントロールにも対応しています。<br><br>リアルタイムのオンライン周波数応答解析：本ソフトウェアは、負荷試験中のオンライン周波数応答解析に対応しています。 正弦波荷重試験の過程で、「周波数応答解析」ボタンをクリックすると、ソフトウェアが自動的に周波数特性を計算し、ステータス通知バーに解析結果を表示します。<br><br>誤差帯域の表示：設定されたパーセンテージに基づく誤差帯域の表示に対応しています。<br><br>負荷スペクトル動作条件：本システムは、負荷スペクトル動作条件のインポートおよびエクスポートに対応しており、複数のチャネルに対する負荷スペクトルの一括保存および適用が可能です。 これにより、異なる試験動作条件を切り替える際に、ワンクリックで負荷スペクトルの一括切り替えや設定が可能になります。 負荷のかけ方に応じて、使用率を設定できます。<br><br>協調負荷自動補正：動的／静的ステッピング、ピークおよび谷値の補正、位相補正などを備えています。<br><br>ゲインスケジューリング： 閉ループゲインを、さまざまな試験状態（位置、速度など）に応じて自動的に切り替え・調整し、最適な制御性能を実現します。<br><br>セグメント化されたデータ保存：セグメント化されたデータ保存に対応しています。データは、設定された時間（分単位）およびファイルサイズに基づいて、個別のファイルに保存されます。<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<

---
