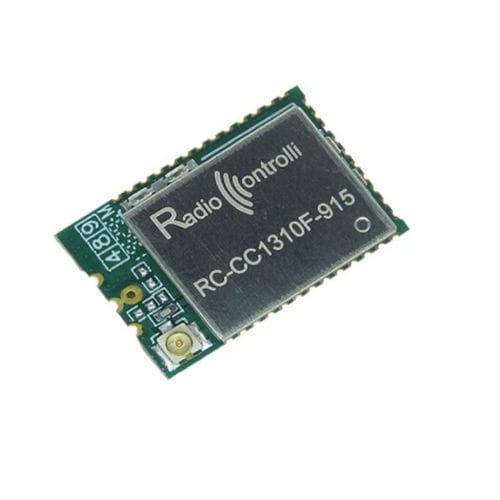

RFトランシーバー RC-CC1310F-915

マルチチャンネルプログラム可能データ用

RC-CC1310F-XXXモジュールは、Texas InstrumentsのCC1310F128コンポーネントと16Mbitのシリアルフラッシュメモリに基づいています。このデバイスは、柔軟で非常に低消費電力のRFトランシーバーと、複数の物理層とRF標準をサポートするプラットフォーム上の強力な48 MHz Cortex M3マイクロコントローラーを組み合わせています。標準モジュール（RC-CC1310-XXX）と比較して、「F」バージョンは、内部にすでに配線されたSPIインターフェースを介してプログラム可能な16Mビットのシリアルフラッシュメモリ（GD25Q16CEIG）を搭載しています。外部フラッシュは次の用途に使用できます： - データの保存と収集。 - 起動時にブートイメージマネージャーを使用して内部フラッシュにロードできる画像の保存。このモジュールで開発されたアプリケーション（誰でも自由に使用可能）では、C言語のソースを確認してダウンロードできます：https://github.com/joembedded/JesFs。技術的特徴： - 供給電圧：2.70から3.80ボルト - 電流消費量（RXモード）：5.50 mA - 電流消費量（TXモード+10dBm）：13.40 mA - 電流消費量（TXモード+14dBm）：23.50 mA - スタンバイモードの電流消費量：0.70 µA - シャットダウンモードの電流消費量：185 nA - 周波数帯域：915 MHz - 周波数誤差：±10 ppm - RF出力電力：-10から+14 dBm - RF感度（データレート50kbps）：-110 dBm - 長距離RF感度（データレート625bps）：-124 dBm - データレート：0.01から4.0 Mbit/s - 動作温度範囲：-30から75°C。ピン配置： - 1：GND - グラウンド - 2：DIO-1 - GPIO、センサーコントローラー、高ドライブ能力 - 3：DIO-2 - GPIO、センサーコントローラー、高ドライブ能力 - 4：DIO-3 - GPIO、センサーコントローラー、高ドライブ能力 - 5：DIO-4 - GPIO、センサーコントローラー、高ドライブ能力 - 6：DIO-5 - GPIO、センサーコントローラー、高ドライブ能力 - 7：DIO-6 - GPIO、センサーコントローラー、高ドライブ能力 - 8：DIO-7 - GPIO、センサーコントローラー、高ドライブ能力 - 9：GND - グラウンド - 10：VDD - 電源供給 - 11-13：未使用 - 14：DIO-11 - GPIO - 15：DIO-12 - GPIO - 16：DIO-13 - GPIO - 17：DIO-14 - GPIO - 18：DIO-15 - GPIO - 19：TMSC - GPIO、JTAG TMSC、高ドライブ能力 - 20：TCKC - GPIO、JTAG TCKC、高ドライブ能力 - 21：DIO-16 - GPIO、JTAG TDO、高ドライブ能力 - 22：DIO-17 - GPIO、JTAG TDI、高ドライブ能力 - 23：DIO-18 - GPIO - 24：DIO-19 - GPIO - 25：未使用 - 26：DIO-21 - GPIO - 27：DIO-22 - GPIO - 28：RST - リセットアクティブロー - 29：DIO-23 - GPIO - 30：DIO-24 - GPIO - 31：DIO-25 - GPIO - 32：DIO-26 - GPIO - 33：DIO-27 - GPIO - 34：DIO-28 - GPIO - 35：DIO-29 - GPIO - 36：DIO-30 - GPIO - 37：GND - グラウンド - 38：ANT - アンテナパッド - 39：GND - グラウンド。モデル：RC-CC1310F-915 - Texas Instruments CC1310F128に基づく - 16Mbitシリアルフラッシュメモリ（GD25Q16CEIG） - 48 MHz Cortex M3マイクロコントローラー - 周波数帯域：915 MHz - RF出力電力：-10から+14 dBm - RF感度：最大-124 dBm - 動作温度：-30°Cから75°C - データレート：0.01から4.0 Mbit/s - 寸法：機械図面を参照。
