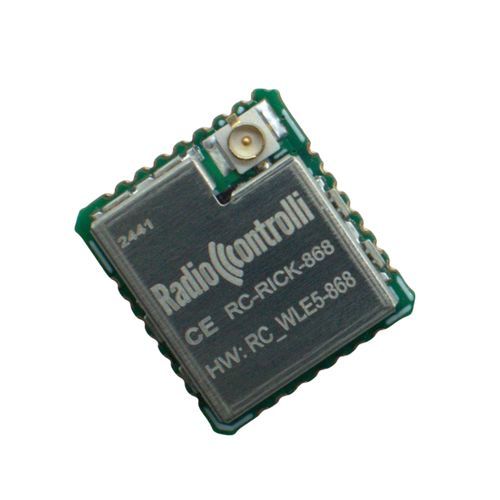

ワイヤレスモデム モジュール RC-RICK-868

データ用IoTワイヤレス

製品概要
RC-RICK-868は、LoRa変調（LoRa透明伝送プロトコル）を使用した長距離通信のためにATコマンドで使用できるUARTインターフェースを備えたラジオモデムです。
ヨーロッパの帯域幅で動作：868MHz
ハードウェアは、RadioControlliによって設計されたモジュールRC-WLE5-868（STM32WLE5Jxベース）に基づいています。
コア：STM32WLE5Jx
動作周波数帯：868MHz
SMDマウント（13 x 14.5mm）用に準備済み - 金属シールド。

• UARTインターフェースを備えたラジオモデム
• ATコマンドで使用可能
• LoRa変調による長距離通信
• ヨーロッパの帯域幅：868MHz
• RC-WLE5-868モジュールに基づく（STM32WLE5Jxベース）
• SMDマウント（13 x 14.5mm）
• 金属シールド

技術的特徴
技術的特徴 | 最小 | 標準 | 最大 | 単位
供給電圧 | 2.5 | 3.3 | 3.7 | ボルト
電流消費（スリープモード） | | 2.0 | | uA
電流消費（RXモード） | | 5.0 | | mA
電流消費（TXモード） | | 120 | | mA
周波数帯 | | 868 | | MHz
RF出力電力50オーム | +15.0 | | 22.00 | dBm
RF感度 | | -140 | | dBm
動作温度範囲 | -20 | | 70 | °C

ピン配置
ピン | 名前 | 説明
1 | VCC | 供給電圧。
2,14,15,17,23 | GND | グランド。
16 | NC | 接続なし
18 | RST | リセットトリガー入力
19 | RX | UART RX
20 | TX | UART TX
22 | BOOT | このピンを使用してFWバージョンを更新できます。
24 | ウェイクアップ | モジュールがスリープモードのときにウェイクアップし、このピンをプルダウン（50ms）してモジュールをウェイクアップできます

特徴 / 技術仕様

• UARTインターフェースを備えたラジオモデム
• ATコマンドサポート
• LoRa変調（透明伝送プロトコル）
• 周波数帯868MHz
• コアSTM32WLE5Jx
• 供給電圧：2.5Vから3.7V（標準3.3V）
• 電流消費：スリープ2.0uA、RX 5.0mA、TX 120mA
• RF出力電力：+15.0から22.00 dBm
• RF感度：-140 dBm
• 動作温度：-20°Cから70°C
• SMDマウント（13 x 14.5mm）
• 金属シールド
