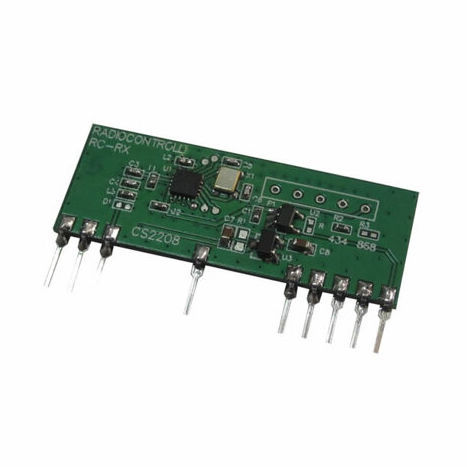

ワイヤレス受信機 モジュール RC-RXASK-433-LP

ラジオOOKセンサー用

433.92 MHz 超低消費電力 OOK (On-Off Keying) 無線受信モジュールは、電池駆動のリモコンやワイヤレスセンサーノード向けに設計されています。本モジュールはデューティサイクル方式の受信アーキテクチャを採用し、平均消費電流を大幅に低減しつつ高いRF感度と安定動作を維持します。

デューティサイクル受信動作

• 消費電力を抑えるため、スリープとRXアクティブウィンドウを交互に動作させます。
• 初期設定: スリープ時間1000 ms、RXウィンドウ20 ms。
• 結果としての平均電流: 75 µA（典型）。
• 用途に応じたカスタムデューティ設定にも対応可能です（要問い合わせ）。

モジュール情報

• タイプ: 433.92 MHz帯用の超低消費電力 OOK 受信モジュール。
• 用途: 電池駆動のリモコン、ワイヤレスセンサーノード、低デューティのテレメトリリンク向け。

技術仕様

• 電源電圧: min 1.8 V — typ 3.0 V — max 3.6 V
• 平均消費電流（typ）: 75.0 µA
• 供給電流（RXモード、typ）: 3.8 mA
• 供給電流（スリープモード、typ）: 500 nA
• 供給電流（シャットダウンモード、typ）: 100 nA
• 周波数（typ）: 433.92 MHz
• 最大データレート: 4.8 Kbit/s
• RF感度（typ）: -108 dBm
• 3 dB帯域幅: ±250 KHz
• 放射スペクトルレベル（typ）: 70 dBm
• 動作温度範囲: -20 °C ～ 75 °C

ピン配置

• Pin 1 — VCC: VCC 電源
• Pin 2 — GND: GND（グランド）
• Pin 3 — IN: アンテナ
• Pin 7 — GND: GND（グランド）
• Pin 11 — GND: GND（グランド）
• Pin 12 — NC: 未接続
• Pin 13 — NC: 未接続
• Pin 14 — OUT: データ出力
• Pin 15 — PD: パワーダウン
