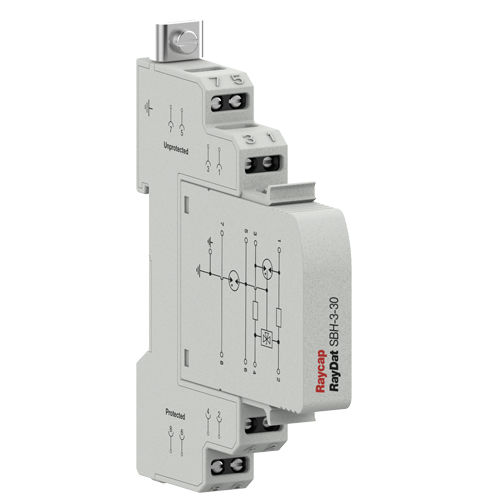

フィールドバス用避雷器 RayDat SBH-3

モジュラーガス放出共通モード

IEC/JA カテゴリ: 保護モード/保護モード:縦方向, 横方向 粗い保護:3 端子GDT 電圧:5, 12, 30 V DC 周波数範囲:30 MHz サージ放電定格:イン:10 kA, Imax: 20 kA, Iimp: 2.5 kA シリーズ負荷電流:1 A エンクロージャ:DIN 43880 PARTIALURLPLACEHOLDER TE, DINレールマウント 端子：4mm2に撚り合わされた ハウジング ：モジュラー設計コンプライアンス：IEC/EN 61643-21 UL 497B 第4版 サージ保護装置のRayDAT SBH-3シリーズは、フィールドバスシステム（CANバス、Profibus DP、RS 232/V.24m、RS 485、SinecL2）を保護するために開発されました。これは、電気鉄道に近い場所など、高地電位上昇が頻繁に発生する可能性があるアプリケーションを対象としています。回路トポロジーは、共通（縦方向）モードと差動（横方向）モードの両方の保護を提供する多段プロテクタで構成されています。3端子ガス放電管により粗い保護を提供し、高速シリコンアバランシェダイオードまたは金属酸化物バリスタ段を用いて細かな保護を提供します。電圧やサージ電流死角が発生することなく、これらの2段間の調整を確保するように注意します。熱保護は、不注意な主電源の侵入障害が発生した場合に熱暴走の危険性を低減するために提供されています。共通（縦方向）モードと差動（横方向）モードの両方の 保護が提供されます。モジュールがベースから外れても、接続線は有効なままです。
