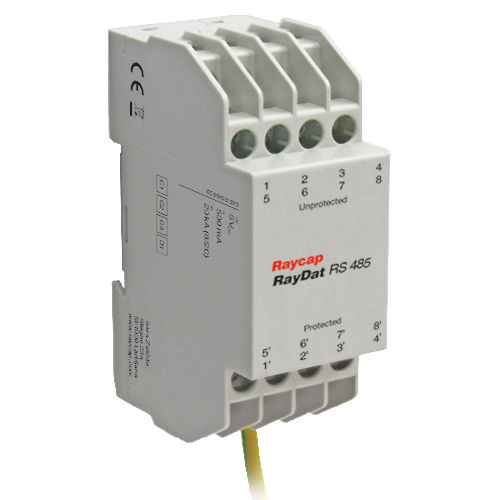

RS-485避雷器 RayDat RS 485

LAN用コンパクトガス放出

IEC/ENカテゴリーD1/C1/C2/C3 保護縦方向, 横方向 粗保護：2×2、2×3端子GDT 電圧5 V DC 最大動作電圧： 6 V DC パスごとのシリアル抵抗：1.7～1.90Ω/ライン 周波数範囲： 1 MHz1 MHz サージ放電定格In: 20 kA, Iimp: 2.5 kA エンクロージャDIN 43880 2TE、DINレールマウント 端子撚り線2×2.5 mm2 ハウジング16端子、コンパクト設計 準拠IEC/EN 61643-21 RayDat RS 485はRS 485、RS 422、V.11プロトコルを使用した2ペアデータ伝送回路を保護するために開発されました。この回路は2組の平衡ペアからなり、ペア間は等電位化されています。等電位等化は信号グランドと保護グランド間にも施され、サージ活動中のグランド電位上昇による機器の損傷を防ぎます。 粗い保護は3端子のガス放電管によって提供され、細かい保護は高速シリコンステージによって提供され、各ラインから保護接地へのコモン（縦方向）モード保護と各ペア間のディファレンシャル（横方向）モード保護の両方を提供する。電圧やサージ電流の死角が生じることなく、これら2つのステージ間の調整が確実に行われるよう注意が払われている。不慮の主電源侵入フォルトが発生した場合の熱暴走の危険性を低減するために、熱保護が提供されています。
