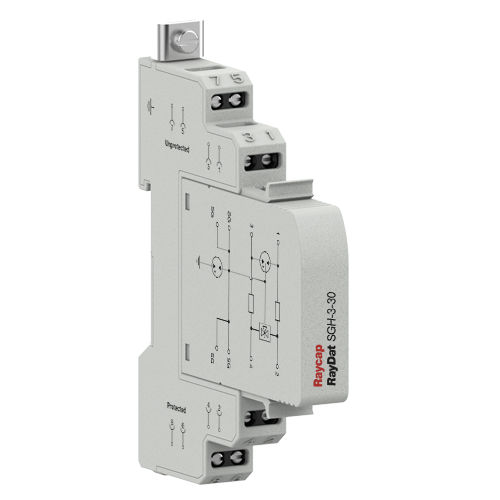

モジュラー避雷器 RayDat SGH-3

ガス放出コモン差動モードDINレール

IEC/ENカテゴリーD1/C1/C2/C3 保護モード縦方向, 横方向 粗い保護：3端子GDT 電圧5、12、15、24、30、48、60、110 V DC 周波数範囲30 MHz サージ放電定格In: 10 kA, Imax: 20 kA, Iimp: 2.5 kA 直列負荷電流: 1 A エンクロージャDIN 43880 2/3 TE、DINレールマウント 端子撚り線～4 mm2 ハウジングモジュラー設計 コンプライアンスIEC/EN 61643-21 RayDAT SGH-3シリーズのサージ保護デバイスは、データ、信号、通信回路への誘導電圧の影響から保護するために開発されました。電気鉄道に近い場所など、高い接地電位上昇が頻繁に発生するアプリケーションを対象としています。回路トポロジーは、コモン（縦）モードとディファレンシャル（横）モードの両方の保護を提供する多段プロテクタで構成されています。粗い保護は3端子ガス放電管によって提供され、細かい保護は高速シリコンアバランシェダイオードまたは金属酸化物バリスタステージによって提供される。電圧やサージ電流の死角が生じないよう、これら2つのステージ間の調整が確実に行われるよう注意が払われている。熱保護は、不注意で主電源に障害が発生した場合の熱暴走の危険性を低減するために提供されます。コモン（縦）モードとディファレンシャル（横）モードの両方の保護が提供されます。モジュールがベースから抜かれても、接続ラインは有効なままです。
