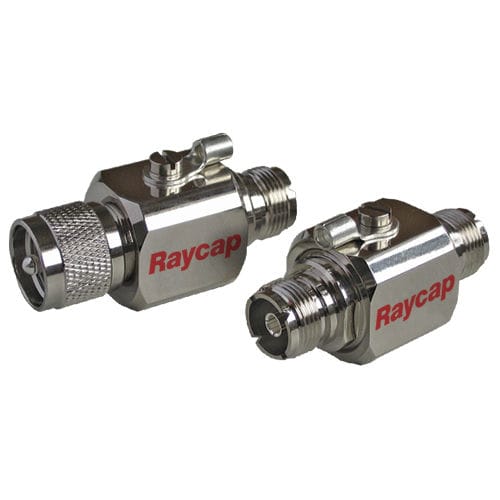

UHF用避雷器 RayDat CP UHF

RF同軸ケーブル用高周波アプリケーション同軸

IEC/ENカテゴリーC1/C2/C3 保護インピーダンス整合 最大動作電圧： 70, 180, 280 V 最大ピーク電力： 40, 125, 300 W 周波数範囲： DC - 600 MHzDC - 600 MHz サージ放電定格In: 10 kA, Imax: 20 kA インピーダンス50 Ω 挿入損失： 20 dB 終端：UHFタイプ（F-F、M-F） ハウジングインライン設置、シールド付き筐体 準拠IEC/EN 61643-21 RayDat CP UHFシリーズ同軸サージプロテクタは、RFアンテナシステムの保護を目的としており、DCから600MHzまでの周波数に適しています。インラインユニットとして設計されており、設置が容易です。慎重な設計、低キャパシタンスのガス放電アレスタ、高品質のUHFタイプ終端コネクタにより、周波数帯域全体で最小の挿入損失を保証します。伝達電力は、同軸ケーブルプロテクタの電圧により、連続40Wから300Wです。CP UHF同軸ケーブルプロテクタは、IEC 61643-21: 2012規格および規則に準拠して設計されています。接地スタッドは、システムグランドまたは同軸フィードスルーバルクヘッドにできるだけ直接接続する必要があります。
