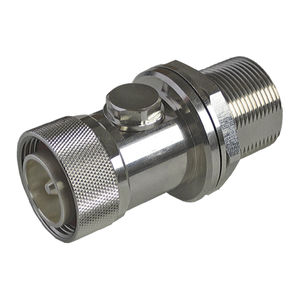

RF同軸ケーブル用避雷器 RayDat CP F75

同軸インラインDC

IEC/JA カテゴリ:IEC/JA 保護:インピーダンス整合 最大動作電圧:70, 180 V 最大ピーク電力:40, 125 W 周波数範囲:DC-2.0 GHz サージ放電定格:イン:10 kA, imax: 20 kA インピーダンス:75 Ω 挿入損失:20 dB 終端:F タイプ (F-F, M-F) ハウジング:インライン設置、シールド付きエンクロージャ への準拠：IEC/EN 61643-21 RayDAT CP Fシリーズ同軸サージプロテクタは、RFアンテナシステムを保護することを目的としており、DC～2.0 GHzの周波数に適しています。これは、CCTVおよびCATVシステムの保護に非常に適しています。インラインユニットとして設計されており、設置が容易です。慎重な設計、低静電容量のガス放電アレスタ、高品質のFタイプ終端コネクタにより、周波数帯域全体の挿入損失を最小限に抑えることができます。転送電力は、同軸ケーブルプロテクタ電圧に応じて 40 W ～ 125 W 連続です。CP F同軸ケーブルプロテクタは、IEC 61643-21：2012規格および規制に従って設計されています。アーススタッドは、システムアースまたは同軸フィードスルーバルクヘッドにできる限り直接接続する必要があります。
