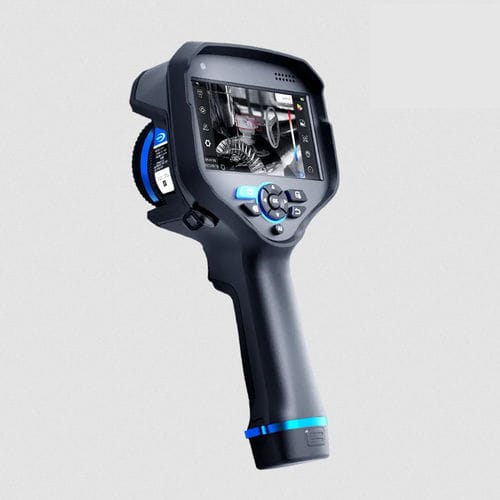

産業用カメラ RG630F

石油・ガス環境用ガス漏れ検出用

概要
RG630F は、640×512 の非冷却 VOx 検出器、カスタムバンドパスフィルター、AI アルゴリズムを組み合わせたハンドヘルド光学ガスイメージング（OGI）カメラです。非接触で複数ガス（例：CH4、NH3、SF6）の可視化と検出を行え、現場検査や安全点検、保守のための温度測定と微小漏洩の特定に適しています。

主な機能

• 640×512 非冷却 VOx 検出器、熱感度 15 mK により高精度なガス／温度イメージングが可能。
• 5インチ タッチ OLED（1280×720）による現場での視認性と操作性。
• カスタムバンドパスフィルターにより迷光を低減し、ガスの可視化精度を向上。
• AI 搭載のガス検出：ガスクラウドの色分け、濃度復元、自動アラーム、画像強調。
• リアルタイムの漏洩監視と超低検出閾値で微小漏洩を検出。
• 本質安全／防爆対応のオプション、IP54 等級、耐衝撃・耐振動性を備え工業用途に適合。
• 長時間バッテリ（連続 ≥5 時間）および高速充電（約 1.5 時間で約 90%）。
• 位置情報・点検支援：GPS／BDS／GLONASS、点検軌跡の自動記録、コンパス方位表示。
• 本体解析：最大 20 個の移動ポイント、ライン、フレーム、ポリゴンで Max/Min/Avg を取得、最大 5 種プリセットモード。
• 音声アシスタント（AI エージェント Raya）による音声コマンドでの全工程設定に対応。
• 13 MP 可視光カメラ内蔵、非放射計 RTSP H.264 ストリーミング、Type-C／ワイヤレス画面投影出力。

適用シーン

• 石油・ガス・石油化学の現場点検
• 電力設備の点検および SF6 漏洩検出
• 環境監視および排出管理
• 緊急対応および安全評価

技術仕様

• 検出器解像度：640 × 512
• 検出器タイプ：非冷却 VOx 赤外線検出器
• 熱感度（NETD）：15 mK
• スペクトル範囲：10.3–10.7 µm
• フレームレート：25 Hz
• レンズ構成：19 mm 固定マニュアルレンズ
• 視野（FOV）：22.9° × 18.4°
• IFOV（空間分解能）：0.68 mrad
• 最短撮影距離：0.3 m（イメージングのみ）
• 測定レンジ：低 −20 °C〜80 °C；高 80 °C〜650 °C（自動切替）
• 測定精度：±2 °C または ±2% のいずれか大きい方
• 放射率：0.01–1.00（ステップ 0.01）で調整可
• 周囲温度設定：−20 °C〜50 °C（ステップ 0.1 °C）
• アラーム：音声および画像アラーム；カラ－アラーム（等温線）モード：上／下／間
• ガス検出：AI 検出、ガスクラウド色分け、濃度復元、自動アラーム、マルチ感度オプション
• 検出可能ガス（例）：SF6、NH3、エチレン、プロピレン、CH4 等
• 位置情報：画像＋ジオロケーションデータ；GPS、BDS、GLONASS 対応
• コンパス：方位表示付きデジタル磁気コンパス
• 解析ソフト：PC 用赤外解析ソフトおよびモバイルアプリ（iOS/Android）
• 表示：5 インチ タッチ OLED、1280 × 720
• 可視カメラ：4224 × 3136（13 MP）
• 画像パレット：20 種類
• 画像モード：熱画像、PIP、熱融合、可視
• 温度スケールモード：精密、Max/Min、レベル/スパン
• 記録媒体：SD カード（標準 64 GB；最大 2 TB まで拡張可）
• 画像形式：JPG
• ビデオ（非放射計）：RTSP H.264；出力：Type-C およびワイヤレス；動画解像度 1280×720
• 放射計ストリーム：TYPE-C / WLAN 経由で PC に接続し放射変換可能
• レーザーポインター・距離測定：あり
• デジタルズーム：1×〜10× 連続
• 通信方式：Wi‑Fi、Bluetooth、Type‑C（USB 3.0）
• 音声制御：音声アシスタントによる高速コマンド認識
• 定期点検機能：タスクパッケージの取り込み/編集、自動画像命名
• マイク／スピーカー：有り
• バッテリー：3.6 V、10000 mAh リチウムイオン（内蔵）、急速充電
• 充電時間：約 1.5 時間で約 90%；フル充電約 2 時間
• 稼働時間：連続 ≥ 5 時間（使用条件に依存）
• 動作温度：−20 °C〜55 °C；保管温度：−40 °C〜70 °C
• 外部インターフェース：TYPE-C USB 3.0、SD カードスロット、1/4"-20 UNC 取付ネジ
• 耐衝撃・振動：2G（IEC 60068-2-6）、25G（IEC 60068-2-29）
• 保護等級：IP54
• 重量・寸法：1.1 kg（バッテリー含む）；143.53 × 129.19 × 307.28 mm（H × W × D）
• 標準パッケージ：OGI カメラ、本体固定レンズ、2× バッテリー、充電スタンド、充電器、Type-C ケーブル、Bluetooth イヤホン、64 GB SD カード、スクリーンフード、簡易スタートガイド、データダウンロードカード、校正および適合証明書、ハンドストラップ、安全ボックス、レンズキャップ
