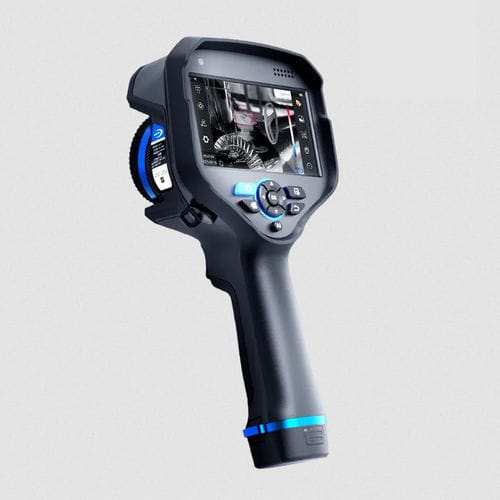

デジタルカメラ RG630C

産業用石油・ガス環境用

概要
RG630C OGI ハンドヘルドカメラは、カスタム帯域通過フィルターと非冷却VOx 640×512検出器を組み合わせ、高解像度・高感度の赤外線イメージングを実現します。赤外線ガス熱画像技術とAIアルゴリズムにより、メタン（CH4）、アンモニア（NH3）、六フッ化硫黄（SF6）などの気体の非接触可視漏洩検知およびアラーム、ならびに日常的な温度測定に対応します。石油・ガス、石油化学、電力、環境監視、緊急対応などでのガス安全、排出管理、装置保守向けに設計されています。

主な特徴

• 640×512 の高解像度赤外線検出器、熱感度 15 mK により微小な漏れを検出。
• 5インチタッチOLED（1280×720）による現場での視認性。
• カスタム帯域通過フィルターが迷光干渉を低減し、ガスイメージングを向上。
• AI駆動のガス検出：リアルタイム漏洩監視、濃度取得、ガスクラウド着色、画像強調。
• EPA Appendix K の性能要件に準拠した検出性能。
• 耐環境・現場仕様：防爆/本質安全オプション、GPS位置情報、長時間バッテリ駆動で継続検査に対応。
• トリップワイヤ／侵入検知や発火点検出などのインテリジェント映像解析をサポート。

追加機能のハイライト

• 可視カメラ解像度：4224×3136（13MP）による可視光記録。
• 複数の画像モード：サーマル、PIP、サーマル融合、可視光。
• 20種類のカラーパレットおよび多段階の画像強調設定。
• 本体解析：最大20の可動ポイント／ライン／フレーム／ポリゴン、最大／最小／平均温度取得、エリアアラーム、5つのプリセット。
• 接続性：Wi‑Fi、Bluetooth、TYPE-C（USB 3.0）によるデータ転送；TYPE-C/WLAN によるPCへの放射率付きストリーム変換；非放射率ストリーム用RTSP H.264；ワイヤレス画面投影対応。
• 音声アシスタントによりパラメータ設定や音声・画像アラームに対応。

適用シナリオ

• 石油・ガス・石油化学施設での漏洩検知および排出管理
• 環境監視および規制検査
• 緊急対応、インシデント調査およびフォレンジック
• 電力事業者の点検および保守

仕様

• 商用モデル：RG630C
• ブランド：Raythink
• 検出器解像度：640×512
• 検出器タイプ：非冷却VOx赤外線検出器
• 熱感度（NETD）：15 mK
• スペクトル範囲：7–8.5 μm
• フレームレート：25 Hz
• レンズ構成：19 mm 非着脱式マニュアルレンズ
• 視野（FOV）：22.9° × 18.4°
• IFOV（空間分解能）：0.68 mrad
• フォーカス方式：手動
• 最短撮像距離：0.3 m（撮像のみ）
• 測定範囲：低：-20°C〜60°C；高：60°C〜650°C（自動切替）
• 測定精度：±2°C または 読値の ±2%
• 放射率：調整可能 0.01〜1.00（ステップ 0.01）
• 周囲温度設定：-20°C〜50°C（ステップ 0.1°C）
• 表示：5インチタッチOLED、1280×720
• 可視カメラ：4224×3136（13 MP）
• パレット：20種類（iron red、gray、inverse 等）
• 画像モード：サーマル、PIP、サーマル融合、可視
• 温度スケールモード：Precise、Max/Min、Level/Span
• 記録媒体：標準64 GB SDカード（最大2 TBまで拡張可）
• 画像ファイル形式：JPG
• ビデオ出力／解像度：TYPE-C、ワイヤレス投影；1280×720；RTSP H.264対応
• 放射率付き赤外ストリーム：TYPE-C／WLANでPCに接続しリアルタイム変換
• ガス検出機能：AI対応検出、ガスクラウド着色、濃度取得、自動アラーム、画像強調
• 検出可能ガス：メタン、二酸化硫黄、エタン、フロン（R-134a、R-152a）、アンモニア、SF6 等
• インテリジェントガスアラーム：あり（オンデバイス自動アラーム）
• ガス濃度測定：あり
• 位置情報：画像＋ジオロケーション；GPS、BDS、GLONASS 対応
• コンパス：デジタル磁気コンパス方位表示対応
• 解析ソフト：PC用赤外解析ソフトまたはモバイルアプリ（iOS/Android）
• レーザーポインター：あり
• 測距：あり
• デジタルズーム：1×〜10×連続
• 通信モード：Wi‑Fi、Bluetooth、TYPE-C（USB 3.0）
• 音声制御：音声アシスタントによるクイックコマンド認識
• インテリジェント定期点検：あり（タスクパッケージの読み込み／編集；標準＆自動画像命名）
• マイク／スピーカー：あり
• バッテリー：3.6 V、10000 mAh リチウムイオン（現場交換不可）；急速充電
• 充電時間：90% まで 1.5 時間；満充電 2 時間
• 動作時間：連続 ≥ 5 時間（条件に依存）
• 充電方式：直接充電、デスクトップ充電
• ハンドストラップ：付属
• 保管温度：-40°C〜70°C
• 動作温度：-20°C〜55°C
• 外部インターフェース：TYPE-C USB 3.0、SDカード、1/4-20 UNC
• 耐衝撃・振動：2G (IEC60068-6-2)、25G (IEC60068-2-29)
• 防護等級：IP54
• 重量・寸法：1.1 kg（バッテリー含む）；143.53 × 129.19 × 307.28 mm
• 標準同梱品：OGIカメラ；非着脱式標準レンズ；2× リチウムイオンバッテリー；充電スタンド；充電器；充電ケーブル；Bluetoothイヤホン；64 GB SDカード；TYPE-Cケーブル；スクリーンフード；クイックスタートガイド；データダウンロードカード；キャリブレーション＆適合証明書；ハンドストラップ；セーフティボックス；レンズキャップ
