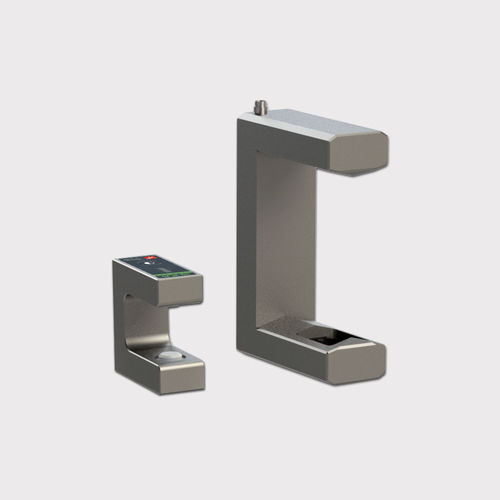

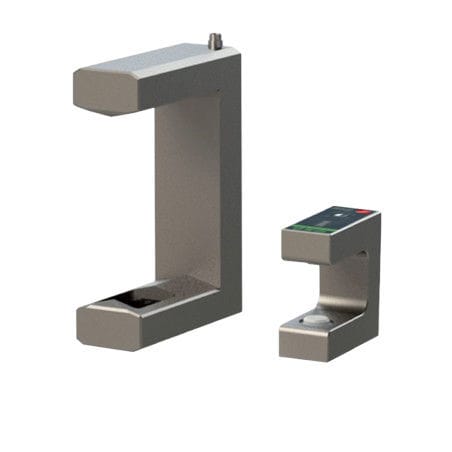

超音波ウェブエッジセンサｰ SU series

ウェブガイドシステム用のSU超音波エッジセンサーは、色や透明度に関係なく、紙、段ボール、プラスチックフィルムなどの素材の端を検出するように設計されています。ウェブガイドシステムで使用されるこれらのセンサーは、正確かつ信頼性の高い素材の検知を保証し、生産プロセス全体を通じてウェブの位置合わせを最適化します。 2つの超音波カプセルを備えた送信機は、一連の超音波を発生させ、それを受信機が受信します。マイクロプロセッサは、受信信号の強度に基づいて、感応領域のうち素材が覆っている部分を判定し、フォーク内の素材エッジの位置を正確に算出します。 SU超音波エッジセンサーには、フォーク幅に応じて25 mmから100 mmまでのさまざまなバージョンがあり、検出範囲は6 mmから22 mm、分解能は最大0.01 mmです。 一部のモデルは保護等級IP54に対応しており、防塵・防滴性能を備えているため、過酷な作業環境に最適です。さらに、騒音の多い環境向けに設計されたバージョンも用意されています。 校正と管理を容易にするため、SU-MおよびSU-FASTモデルにはキーパッドとLEDバーが内蔵されており、システムとの操作が簡素化されています。 2つのセンサーを同時に使用することで、リモートコントロールによるセンターガイドが可能となり、位置合わせの精度がさらに向上します。 完全なウェブガイドシステムでは、SU超音波エッジセンサーは、MWG22、MWG10.1、SmartMotionテクノロジー、WLigoディスプレイ、およびWGオフセットピボットフレーム、WRステアリングローラー、ATリニアアクチュエータなどの機械式フレームと連携して、生産中のウェブの位置合わせを維持します。
