ウェブエッジセンサｰ

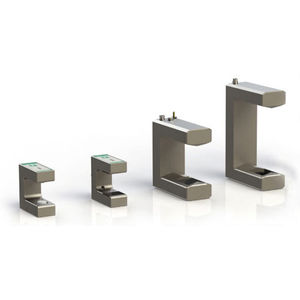

... ウェブガイドシステム用のSU超音波エッジセンサーは、色や透明度に関係なく、紙、段ボール、プラスチックフィルムなどの素材の端を検出するように設計されています。ウェブガイドシステムで使用されるこれらのセンサーは、正確かつ信頼性の高い素材の検知を保証し、生産プロセス全体を通じてウェブの位置合わせを最適化します。 2つの超音波カプセルを備えた送信機は、一連の超音波を発生させ、それを受信機が受信します。マイクロプロセッサは、受信信号の強度に基づいて、感応領域のうち素材が覆っている部分を判定し、フォーク内の素材エッジの位置を正確に算出します。 SU超音波エッジセンサーには、フォーク幅に応じて25 ...

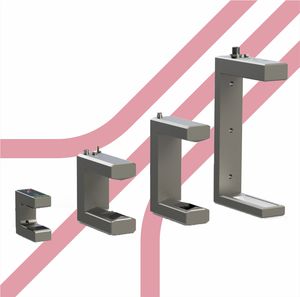

... SIR赤外線エッジセンサーは、布地や織目が非常に密な素材など、音が透過する素材の検出用に設計されています。ウェブガイドシステムで使用されるこれらのセンサーは、正確かつ信頼性の高い素材検知を行い、製造工程におけるウェブの位置合わせを最適化します。 赤外線エッジセンサーは、赤外線を放射するLED送信機と、その光線を電気信号に変換するPSD受信機を備えています。マイクロプロセッサは、信号の強さに基づいて、フォーク内の素材によって覆われているセンサーの受光領域の割合を判定し、素材のエッジ位置を算出します。 SIRセンサーには、フォーク幅が30 ...

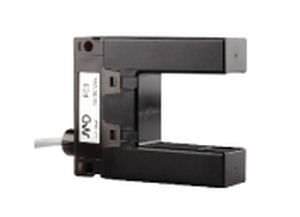

... EG24は、高速・高分解能測定用に設計された再帰反射式エッジ測定センサーです。これにより、材料の正確な位置決めが保証され、下流の歩留まりが向上し、無駄が最小限に抑えられます。このセンサーには3つの測定モードがあり、様々な不透明度やテクスチャーを含む様々な動く材料を追跡することができます。この汎用性により、さまざまなアプリケーションに適しています。 高解像度の測定により、材料が適切に配置されていることを確認し、品質と歩留まりを向上させます。 再帰性反射センサーの広い検出ビームにより、広いエリアでの高精度測定を実現 選択可能な測定モードにより、さまざまな不透明度やテクスチャーを含む多種多様な可動材料のエッジを正確に追跡 ...

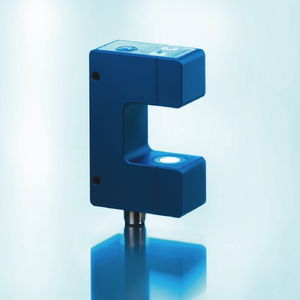

... bks+エッジセンサーは、箔、紙や音波不透過性材質の非接触エッジスキャンを容易にします。 特徴 フォーク幅30及び60 mmの2種類のハウジングデザイン 新しい業界標準であるIO-Link インタフェースに準拠 解像度は0.01 mmから0.02 mm 非常にコンパクトなハウジング寸法 ベーシック パス・エッジの非接触検出 連続体の調節 ハウジング上部の3つのLED及び1つのボタン リンクコントロールでパラメータ設定可能 堅牢なメタル・ハウジング 詳細 bks+超音波エッジセンサー 箔や紙のような超音波非透過性材質のエッジスキャンをするためのフォーク形状のセンサーです。bks+は、紙埃が積もるような条件下でも、高透明性の箔、光感受性材質、大幅に透明性が変わる材質や紙のコントロールに最適です。フォークの下側に超音波センサーがあり、そこから周期的に短い音波パルスを放出します。それがフォークの上側にある超音波受信機により検知されます。フォークに挿入する材質は、この音波の経路を覆い、覆う程度に応じて受信信号は減衰します。そして、その信号は、内部機器により評価されます。アナログ信号は、覆う程度に応じて出力されます。 遮蔽具合に応じたアナログ信号がIO-Linkを介してデータ語により出力されます。 ティーチイン・ボタンを介して エッジセンサー上部のティーチイン・ボタンを介して、制御するエッジのゼロ位置が設定されます。目盛定めには二つのオプションがあります。: フォークに検知対象物を挿入せずに、 二つの黄色のLEDが交互に点滅するまで約3秒間ボタンを押します。 準備完了。または 検知対象物のエッジをフォーク内側の二つの目印に沿って配置します。これにより、音波の経路を50%覆うができます。 その後、二つの黄色いLEDが点灯するまで約6秒間ボタンを押します。準備完了。 bks+3エッジセンサーは、フォークの幅30 ...

... bksエッジセンサーは、箔、紙や音波不透過性材質の非接触エッジスキャンを容易にします。 特徴 30 mmのフォーク幅を持ちコンパクトなデザイン 0.025 mm の分解能 0.1 mmの相対精度 4 msの応答時間 8 mm動作範囲 ベーシック パス・エッジの非接触検出 4–20 mA及び0–10 Vのアナログ出力 ハウジング上部の3つのLED及び1つのボタン リンクコントロールでパラメータ設定可能 堅牢なメタル・ハウジング 過酷な使用条件に 詳細 bks超音波エッジセンサー 箔や紙のような超音波非透過性材質のエッジスキャンをするためのフォーク形状のセンサーです。bksは、紙埃が積もるような条件下でも、高透明性の箔、光感受性材質、大幅に透明性が変わる材質や紙のコントロールに最適です。フォークの下側に超音波センサーがあり、そこから周期的に短い音波パルスを放出します。それがフォークの上側にある超音波受信機により検知されます。フォークに挿入する材質は、この音波の経路を覆い、覆う程度に応じて受信信号は減衰します。そして、その信号は、内部機器により評価されます。 アナログ信号は、覆う程度に応じて出力されます。 ティーチイン・ボタンを介して エッジセンサー上部のティーチイン・ボタンを介して、制御するエッジのゼロ位置が設定されます。目盛定めには二つのオプションがあります。: フォークに検知対象物を挿入せずに、 二つの黄色のLEDが交互に点滅するまで約3秒間ボタンを押します。 準備完了。または 検知対象物のエッジをフォーク内側の二つの目印に沿って配置します。これにより、音波の経路を50%覆うができます。 その後、二つの黄色いLEDが点灯するまで約10秒間ボタンを押します。準備完了。 bksエッジセンサーは、フォークの幅30 ...

... 超音波または赤外線技術 堅牢なアルミニウム製ハウジング 最高レベルの精度と高速な応答時間 不透明、透明、反射性の素材に対応 クリーンルームや過酷な環境下でも柔軟に活用可能 透明・反射性素材向けの優れた技術 特に、透明フィルムや高反射性フィルムを用いた過酷な用途では、従来のセンサーはすぐに限界に達してしまいます。そこで、SU超音波センサーが優れた解決策を提供します。このセンサーは、素材の透明度や反射率に関係なく動作し、薄いフィルムやメタライズフィルムであっても、一貫して高い測定精度を保証します。 ...
