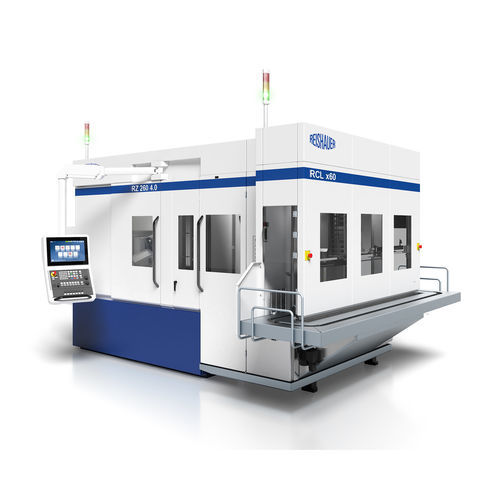

ワークピース積荷装置 RCL x60

半自動

詳細
Reishauer RCL x60は、ディスク型およびシャフト型ギア向けの自動ローダーシステムで、生産性を阻害する非稼働時間を低減し、モジュラー構成オプションにより生産要件に応じて適合可能に設計されています。最小占有面積は約6 m²で、Reishauer RZ x60歯車研削盤との統合により効率的な生産工程を実現します。

主な特長

• Reishauer RZ x60 4.0 歯車研削盤との接続性
• シングル/ダブルグリッパーの構成
• ユーザーフレンドリーな半自動ワーク教示
• 保存可能なワークプログラムで短い立ち上げ時間
• 完全無工具での切替
• 標準ベルト収納での最小占有面積（約6 m²）
• 最適に統合されたベルト収納、拡張可能
• 低い保守要求
• スイス製

標準装備

• C軸：遊星ギア、同期モータ、グリッパー付スイベルアーム
• Y軸：リニアガイド、タイミングベルト、遊星ギア、同期モータ
• Z軸：リニアガイド、ボールねじ主軸、同期モータ
• オイルタンク付き集中潤滑
• 統合ベルト収納
• 周辺システム：電気キャビネット、ハウジング、オイルパン、レベリング要素
• インターフェース：ProfiNetおよびMultipol通信
• リモートメンテナンス

作業範囲

• 最大ワーク径：260 mm
• 最大軸長：400 mm
• グリッパー：シングル / ダブル
• 最大ワーク重量：1 x 20 kg または 2 x 20 kg
• ベルト収納総荷重（最大）：380 kg
• 機械質量：2500 kg

CNC制御 / ソフトウェア

• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC KTP 700 F

オプション

• オイル遠心分離機
• 最大6ポジションまで設定可能なNOK / SPCステーション
• 輪郭マスクによるワーク検出
• ワークの積み重ね
• 外部ベルト収納の統合
• サードパーティ製システム（ロボット）の統合
• カメラシステム

仕様 / 技術仕様

• 型式：Reishauer RCL x60
• 最小占有面積（標準ベルト収納）：約6 m²
• 最大ワーク径：260 mm
• 最大軸長：400 mm
• グリッパー構成：シングルまたはダブル
• 最大ワーク重量：1 x 20 kg または 2 x 20 kg
• ベルト収納総荷重（最大）：380 kg
• 機械重量：2500 kg
• 軸：C軸（遊星ギア、同期モータ）、Y軸（リニアガイド、タイミングベルト、遊星ギア、同期モータ）、Z軸（リニアガイド、ボールねじ主軸、同期モータ）
• オイルタンク付き集中潤滑
• 統合ベルト収納；外部ベルト収納統合可能
• 周辺システムは電気キャビネット、ハウジング、オイルパン、レベリング要素を含む
• 通信インターフェース：ProfiNetおよびMultipol
• リモートメンテナンス機能
• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC KTP 700 F
• オプション：オイル遠心分離機、NOK/SPCステーション（最大6ポジション）、輪郭マスク検出、積み重ね、サードパーティシステム統合（ロボット）、カメラシステム
• 原産地：スイス製
