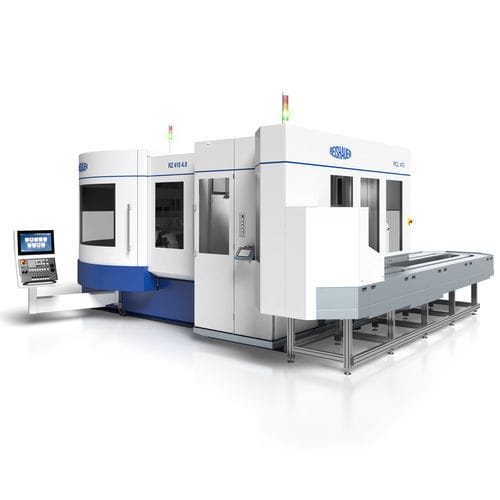

スキャンシステム付き積荷装置 RCL 410

ワークピースロボット式半自動

概要
Reishauer RCL 410 ローダーシステムは、Reishauer の汎用研削盤 RZ 410 と接続するために設計され、RZ 550 および RZ 1000 でも使用可能です。高速なワーク供給と短い段取り時間を目的とし、反復する小・中ロットに適しています。

主な特長

• Reishauer RZ 410 と互換（RZ 550、RZ 1000 でも使用可能）
• 単／二本グリッパーオプション（二本グリッパーは要問合せ、提供予定：概ね2026年第2四半期）
• 準自動で直感的なワークティーチングにより設置が容易
• ワークプログラムの保存により短いセットアップ時間
• 工具不要の段取り交換
• 標準ベルト収納時の占有面積：約12.5 m² のコンパクト設計
• 統合ベルト収納（拡張オプションあり）
• メンテナンス性を考慮した設計
• Swiss Made

標準装備

• C軸：プラネタリギア、同期モータ、グリッパー付スイベルアーム
• Y軸：直線案内、タイミングベルト、プラネタリギア、同期モータ
• Z軸：直線案内、ボールねじ、同期モータ
• オイルタンク付集中給油
• 統合ベルト収納
• 周辺装置：制御盤、カバー、オイルパン、レベリング要素
• インターフェース：ProfiNet、Multipol
• リモートメンテナンス対応

作業範囲

• ワーク最大直径：410 mm
• 軸長最大：600 mm
• グリッパー：単 / 二本 *
• ワーク最大重量：1 x 50 kg / 2 x 25 kg
• ベルト収納総荷重最大：1000 kg
• 機械重量：3100 kg
• 占有面積：標準ベルト収納時 約12.5 m²

CNC制御 / ソフトウェア

• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC HMI KTP 700 F

オプション

• オイル遠心分離機
• 輪郭マスクによるワーク検出
• ワーク積層装置
• 外部ベルト収納の統合
• サードパーティーシステム（ロボット）との統合
• カメラシステム

注意
記載の仕様は予告なく変更される場合があります。

技術仕様

• モデル：RCL 410
• 互換性：Reishauer RZ 410（RZ 550、RZ 1000 でも使用可能）
• ワーク最大直径：410 mm
• 軸長最大：600 mm
• グリッパー：単 / 二本（二本グリッパーは要問合せ）
• ワーク最大重量：1 x 50 kg / 2 x 25 kg
• ベルト収納総荷重最大：1000 kg
• 機械重量：3100 kg
• 占有面積：標準ベルト収納時 約12.5 m²
• 軸構成：C軸（プラネタリギア、同期モータ）、Y軸（直線案内、タイミングベルト、プラネタリギア、同期モータ）、Z軸（直線案内、ボールねじ、同期モータ）
• オイルタンク付集中給油
• インターフェース：ProfiNet、Multipol
• リモートメンテナンス対応
• PLC：Siemens S7-1500；HMI：Siemens SIMATIC HMI KTP 700 F
• 利用可能なオプション：オイル遠心分離機、輪郭マスク検出、積層、外部ベルト収納統合、サードパーティー統合（ロボット）、カメラシステム
• Swiss Made；ワークプログラム保存；準自動ワークティーチング；工具不要の段取り；低メンテナンス
