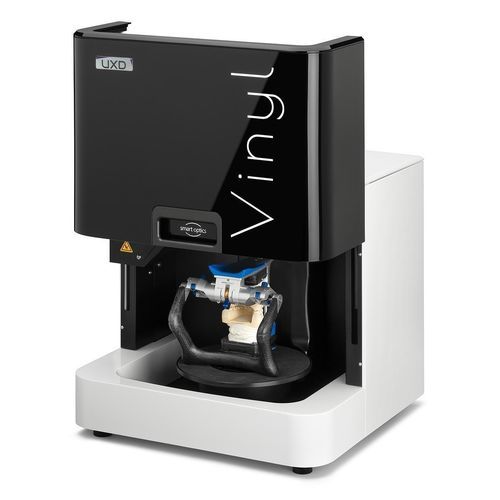

3Dスキャナ AnySCAN VINYL UXD

測定用検査用リバースエンジニアリング用

説明
AnySCAN VINYL UXDは2022年にVinylシリーズへ加わったモデルで、高解像度カメラ2台と高度な3Dセンサーを組み合わせ、柔軟で高品質なデータ取得を実現します。ユーザーは4つの動作モードからカメラ数や解像度を選択でき、フルの高解像度スキャンまたは時間短縮のためのデータ削減を使い分けられます。

UXモジュールとユーザー操作
UXモジュールは追加のカメラ2台とプロジェクターを備え、ユーザー体験を向上させます。システムプレート上にアイコンを投影し、手のジェスチャーでワークフロー選択やスキャン開始をほぼPCに依存せず実行できます。

スキャンワークフローとAIによる位置合わせ
スキャン順序は自由に設定可能（上顎、下顎、アーティキュレーターやその他の対象物）。内部空間のモニタリングにより、AI制御のZ軸位置決めが対象物を高さ方向に自動整列させ、最適なスキャン結果を保証します。

技術的特徴

• 最先端の3Dセンサーユニット
• ジェスチャー制御と支援投影のためのUXモジュール
• 拡大されたアーティキュレーター用システムプレート
• AI制御のZ軸
• 高速モーター制御
• HRおよびLRモード
• 選択式カメラモード
• 電源: 100 – 240 VAC, 50/60 Hz
• アーチ全体の測定時間: Scanning 12 s; Matching 10 s; 合計 22 s
• 単歯の測定時間: Scanning 25 s; Matching 6 s; 合計 31 s
• 3単位ブリッジの測定時間: Scanning 40 s; Matching 15 s; 合計 55 s
• 接続: 1x USB 3.0, 1x 電源
• サイズ (W x H x D): 430 / 455 / 420 mm
• カメラ数: 4
• カメラ画素数: 2 x 3.2 MP, 2 x 1.0 MP
• 測定領域 1 (x / y / z): 80 / 60 / 82 mm
• 測定領域 2 (x / y / z): 88 / 63 / 82 mm
• 精度 (ISO 12836): 4 µm
• 重量: 25 kg
• 注文番号: 58440000

技術仕様

• モデル: AnySCAN VINYL UXD
• シリーズ: Vinyl
• 3Dセンサーユニット: 先進的で最新
• カメラ数: 4 (2 x 3.2 MP, 2 x 1.0 MP)
• 測定領域 カメラ1 (x/y/z): 80 / 60 / 82 mm
• 測定領域 カメラ2 (x/y/z): 88 / 63 / 82 mm
• 精度 (ISO 12836): 4 µm
• 測定時間: アーチ全体 12/10/22 s; 単歯 25/6/31 s; 3単位ブリッジ 40/15/55 s
• 電源: 100–240 VAC, 50/60 Hz
• 接続: 1x USB 3.0, 1x 電源
• 寸法 (W×H×D): 430 × 455 × 420 mm
• 重量: 25 kg
• 主な特長: AI制御Z軸、内部空間モニタリング、ジェスチャー制御用UXモジュール、選択式カメラモード、HR/LRモード
• 注文番号: 58440000
