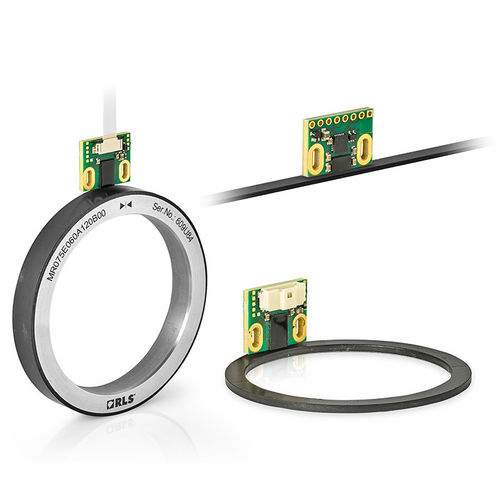

RLC2IC は、PCB センサーと磁気スケール/リングで構成される、基板タイプのインクリメンタルエンコーダシステムです。位置決め制御ループフィードバックのコンポーネントとして、省スペースでモーションコントロールに組み込めるよう設計されています。
極長 2mm で等間隔に磁化されたスケールと組み合わせて使用し、リングの径方向または軸方向の読取りに対応しています。
機能
インクリメンタル矩形波 A、B、Z (RS422)
双方向リファレンスマークを固有の出力箇所か周期出力から選択可能
ロータリシステムでの最高分解能 622,592cpr (76 極のリング)
メリット
超小型設計
高速動作
RoHS 準拠
