測定用プローブ RFP1
非接触式

測定用プローブ
測定用プローブ
測定用プローブ
お気に入りに追加する
商品比較に追加する


特徴

分野
測定用
その他の特徴
非接触式

詳細

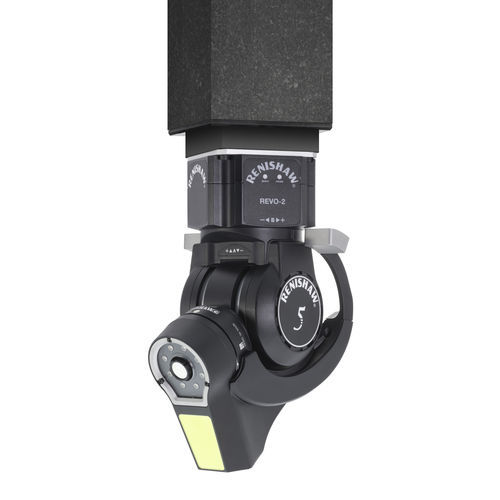

REVO フリンジプローブ(RFP1)は、REVO® システム用の非接触構造化光センサーで、無限位置決め式の 5 軸 CMM プラットフォームで表面形状を高精度に計測します。 RFP1 により、REVO システムのマルチセンサー機能が向上し、交換可能な触覚スキャン、タッチトリガー、表面仕上げ、非接触構造光、視覚プローブが提供されるようになりました。 RFP1プローブは、自由曲面や複雑な形状の検査用に設計されており、高い点密度で表面データのパッチを高速で提供します。プローブは部品表面にフリンジパターンを投影し、カメラでフリンジパターンの変化をとらえ、3D表面データの点群データを構築します。 自動露光制御により、表面の材質、色、質感の違いを補正し、つや消しコーティングをしなくても最適なデータ結果を得ることができます。 他の非接触式構造光システムとは異なり、RFP1 フリンジプローブでは、異なるパッチのデータをつなぎ合わせるための基準マーカーを必要としませんが、これは REVO システムにより自動的に行われるものです。 2つの新しいソフトウェアツールは、使いやすい検査プランニングとデジタイジングを提供します。RFP検査プランナーは、パスプランニングとCADからのDMISパートプログラム生成のためのツールであり、RFPデジタイザーはリバースエンジニアリングプロセスの一環としてCADモデルのないパーツからデータを収集するためのものです。

---
