通信ゲートウェイ RESI-DALI series

TCPイーサネットRS232

概要
当社のDALIゲートウェイは、DALI 1.0およびDALI 2.0照明システムを制御するための技術的なソリューションを提供します。専用のDALI電源が製品群を補完します。ゲートウェイはDALIプロファイルDT6（2色／調光ホワイトLED制御）およびDT8（RGB／RGBW制御）に対応します。DALI 2.0のセンサーやコマンド機器もゲートウェイで処理できます。

対応コントローラと統合
ゲートウェイは以下のような各種コントローラへの接続を想定しています：

• PC
• PLC
• DDC
• メディアコントローラ
• シングルボードコンピュータ
• Raspberry Pi
• Arduino
• 専用ハードウェア

統合はMODBUS（RTUまたはTCP）またはシンプルなASCIIコマンドセットで行えます。

設定方法
無償のRESIConfiguratorソフトウェアを使用してDALIゲートウェイをパラメータ設定およびテストしてください：DALI器具の初期化、DALI照明ネットワーク全体のテスト、個別パラメータの設定が可能です。

製品バリエーション

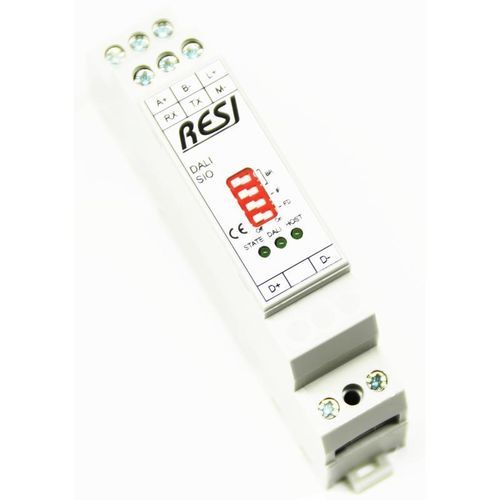

• RESI-DALI-SIO：DALI 1.0+2.0 マスター、MODBUS/RTU + ASCII、1x RS232 + 1x RS485
• RESI-DALI-ETH：DALI 1.0+2.0 マスター、MODBUS/TCP + ASCII、1x Ethernet
• RESI-DALI-PS：DALI 1.0+2.0 電源ユニット

カタログ・概要（抜粋）

• ゲートウェイ製品のカタログと概要
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

マニュアル / 製品添付資料（抜粋）

• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (MODBUS/ASCII command list)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

追加技術文書（抜粋）

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

技術仕様

• 対応DALIバージョン：DALI 1.0およびDALI 2.0
• 対応DALIプロファイル：DT6、DT8
• DT6：2色／調光ホワイトLED制御（例：寒色–暖色）
• DT8：スポットやLEDテープ向けのRGB / RGBW制御
• 統合プロトコル：MODBUS（RTUまたはTCP）およびASCIIコマンドセット
• 設定ツール：RESIConfigurator（無償ソフトウェア）
• 利用可能な型番 / MPN：RESI-DALI-SIO、RESI-DALI-ETH、RESI-DALI-PS
• バリアントごとの一般的なインターフェース：RS232 + RS485（SIO）、1x Ethernet（ETH）
• 表示例価格：税抜価格 220（通貨は別途表記）
• 重量（製品データ）：0.300000 kg
