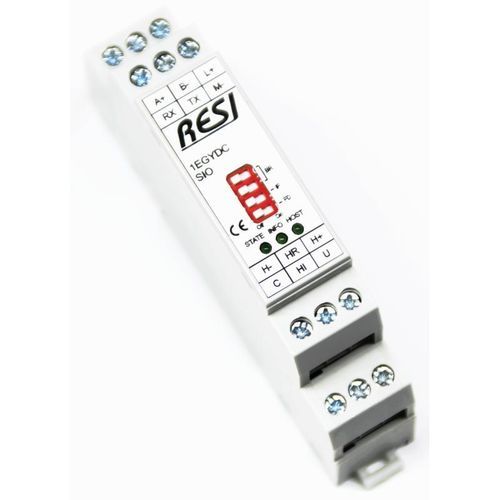

単相電力メーター RESI-1DCEGY

DINレールRS-485データロガー付き

概要
RESIは、電圧最大100 V、電流最大255 Aまでの直流測定を必要とする通信分野やその他の用途向けに設計されたDCスマートメーターを提供します。両モジュールは計算された電力およびエネルギーの値をフェロ磁性RAMに周期的に保存し、停電後のデータ復旧を可能にします。ファームウェアにより、外部シャントまたはホールセンサー（1 A〜255 A）の設定が可能です。

バージョン / バリエーション

• RESI-1DCEGYS-SIO：DCスマートメーター、100 V、255 A、シャント、MODBUS/RTU + ASCII、1x RS232 + 1x RS485
• RESI-1DCEGY-SIO：DCスマートメーター、100 V、255 A、ホールセンサー、MODBUS/RTU + ASCII、1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH：DCスマートメーター、100 V、255 A、シャント、MODBUS/TCP + ASCII、1x Ethernet
• RESI-1DCEGY-ETH：DCスマートメーター、100 V、255 A、ホールセンサー、MODBUS/TCP + ASCII、1x Ethernet

通信と統合
モジュールはMODBUS/RTU（RS232またはRS485経由）およびASCIIテキストコマンド、またはMODBUS/TCPおよびEthernet経由のASCIIソケットをサポートします。PLC、産業用PC、オートメーションシステム、メディアコントローラ、ミニコンピュータ、Raspberry Pi、Arduino、専用ハードウェアなどへの接続を想定しています。設定は簡単なコマンド（MODBUSレジスタまたはASCIIテキストコマンド）で行います。

記録 / データの安全性
両モジュールは計算された電力およびエネルギー値をフェロ磁性RAMに周期的に保存するため、停電後に測定値を回復できます。

ドキュメント / 付属品（URLなし）

• 取扱説明書（RESI-M-xxx-SIO-ETH、多言語）
• 各バリアント用製品添付資料（RESI-PA-...、SIO/ETHバリアント用）
• MODBUSマッピングおよびASCIIコマンド一覧（製品別）
• カタログページ / 製品ポートフォリオ（DCスマートメーターの概要）
• 適合宣言 / CE書類

特徴 / 技術仕様

• 電圧測定範囲（DC）：最大100 V
• 電流測定範囲（DC）：最大255 A
• 対応センサー種類：外部シャントまたはホールセンサー（設定可能、1 A〜255 A）
• データ保存：フェロ磁性RAMへの電力・エネルギーの周期保存
• 通信プロトコル：MODBUS/RTU、MODBUS/TCP、ASCIIテキストコマンド
• インターフェース：RS232、RS485（SIOバリアント）；Ethernet（ETHバリアント）
• 対応機器：PLC、産業用PC、オートメーションシステム、メディアコントローラ、ミニコンピュータ、Raspberry Pi、Arduino、専用ハードウェア
• 製品参照例：RESI-1EGYDCS-SIO
