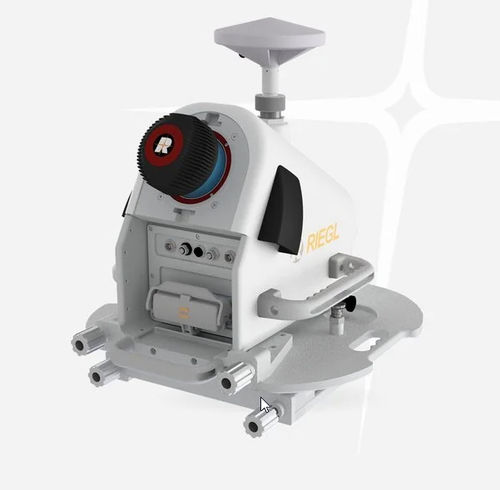

2軸スキャナー VMQ-3HA

長距離測定用鉱業用測量用

製品詳細RIEGL VMQ-3HAは、コンパクトで経済的な価格の高速シングルスキャナーマッピングシステムで、様々なモバイルマッピングアプリケーションに適しています。システム概要システムは、便利な取り付けのためのクイックリリースシステムを備えたコンパクトな測定ヘッドで構成されています。スイベルプレートは、システムの視野を最適化するために複数の取り付け角度を可能にします。オプションで最大4台のカメラを統合することで、取得したLiDARデータを補完する画像を同時に取得することができます。システムの中心的な部分は、300万回の測定と毎秒最大400スキャンラインを提供する完全に統合されたVUX-3HA LiDARセンサーで、モバイルアプリケーションで卓越したパフォーマンスを発揮します：500 mレーザークラス1での安全動作視野：360°複数のターゲットに対応：360°マルチターゲット機能オプションで最大4台のカメラを統合可能主な用途交通インフラマッピング路面計測自律走行車用HDマッピング都市モデリング建設現場およびバルク資材の迅速なキャプチャGISマッピングおよび資産管理アズビルド測量露天掘り鉱山測量技術データ概要有効測定レート300 kHz1000 kHz1800 kHz3000 kHz最大測定範囲ターゲット反射率p.レンジ、ターゲット反射率 p ≥ 80%500 m280 m250 m200 mMax.レンジ、ターゲット反射率 p ≥ 10%180 m100 m90 m70 m最小レンジ1 m1 m1 m1 m1 mMax.1パルスあたりのターゲット数311588精度 / 精度3 mm / 2 mm3 mm / 2 mm3 mm / 2 mmソフトウェアパッケージRiPROCESSRiACQUIRERiUNITES専用ライブラリ：RiVLib、RDBLibPlugins：RiMAP Plugin for ArcGISS選択されたポイントクラウドサンプル: http://data.riegl.international/Characteristics / 技術仕様高速シングルスキャナーモバイルマッピングシステムクイックリリースシステムを備えたコンパクトな測定ヘッド複数の取り付け角度のためのスイベルプレート最大4台のカメラの統合オプションLiDARセンサー：VUX-3HA300万回/秒最大400スキャンライン/秒最大測定範囲：500mLレーザークラス1（目に安全）視野：360°マルチターゲット機能有効測定レート：300/1000/1800/3000 kHz精度：3 mm精度：2 mm最小測定範囲：1 m1 m1パルスあたりの最大ターゲット数：31個まで
