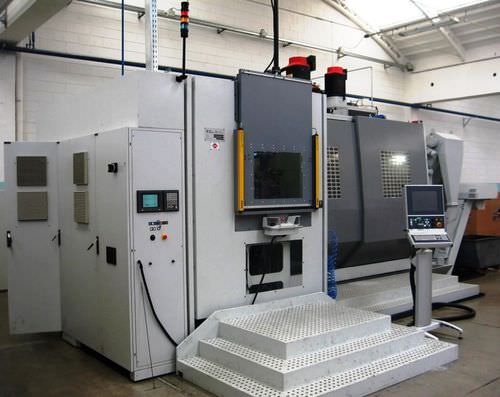

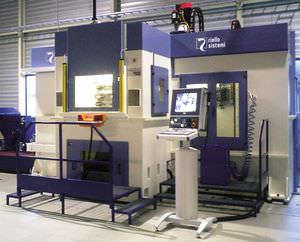

3軸フライス盤 TSP 1

縦型HSK-100-A自動工具交換装置

6気筒クランクケース補強板のフライス加工を行う専用機。 5台のユニットを搭載した専用機。500mmから2500mmまでのストローク。HSK100ノーズ付きミーリングスピンドルカートリッジ、主軸出力15kW～30kW。パレットチェンジャー、ロード/アンロードステーションに1台、稼動中に1台。パレット寸法は400mmで、専用のクランプ治具で保持します。人間型ロボットによる自動ローディングシステム。 ツールモニター リエロのツールモニターは、スピンドルモーターの吸収量をドライブ内部で直接読み取り、専用に開発されたSWによってモニターします。事前アラームレベルとツール紛失アラームの管理。ティーチイン機能RUIインターフェースによる選択可能。 BK MIKRO 機械式工具検知システム。工具の近くにモーター駆動のヘッドを設置し、検知棒を装備。工具の破損や検出器の回転不能アラームを管理。RUIインターフェースによる選択。 部品クランプ制御システム 誘導型比例センサーシステム、ロード/アンロードステーションのクランプフィクスチャーに配置。各クランプ治具に接続され、部品プログラムに保存された識別と補正。 エアフィルタエクストラクタ 機械から発生する煙の排気システムで、作業エリアとチップ搬送エリアの両方に設置される。 ローディングヘルプ装置 ローディング/アンローディングステーションに設置されるワークピースの昇降装置。この装置は、チャック閉時のワークロードを補助するために必要で、ローディング装置がない場合に使用する。スライドに取り付けられ、手動または油圧でCNC制御されます。RUIインターフェイスで選択し、ロード、アンロード、サポート、位置決め機能に使用することができます。
