クラス Jフューズ ホルダー RiLineX

バス バー上取付け用クラス JUL

製品説明

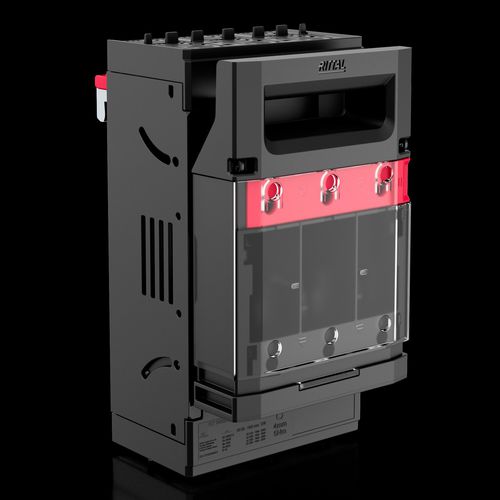

RiLineX ヒューズホルダー RX 9364010、60 mm バスバーシステム用。Class J カートリッジヒューズ（21×57 mm）、1–30 A 対応。カバーは施錠および封印対応。カバー上の統合測定ポイントにより安全な電圧チェックが可能。メンテナンス用のパーキングポジションを備える。接続バリエーションとしてスクリュー端子/ボックス端子で丸形導体 1.5–95 mm² に対応、細線は圧着端子で 1.5–70 mm² に対応する旨の記載あり。

主な利点

• カバー：施錠可能かつ封印対応
• カバー上の測定ポイントおよび別開口による安全な電圧確認
• メンテナンスを容易にするパーキングポジション

材質と色

• ポリアミド (PA 6)、耐燃性 UL 94‑V0
• 色：RAL 9005; RAL 35745

電気・機械的データ

• 定格電流（最大）：30 A
• 定格動作電圧：600 V AC
• 電気的データ UL (SCCR)：200 kA - 600 V、Fuse Class J 最大 30 A、JDDZ/7
• ケーブル引出し：上/下
• 極数：3極

ヒューズおよびバスバー適合性

• Class J カートリッジヒューズ（21×57 mm）対応
• 適合バスバー：15 x 5/10 mm、20 x 5/10 mm、30 x 5/10 mm

接続

• 丸形導体の接続（ボックス端子バリアント）：1.5–95 mm²
• 圧着スリーブ付き細線の接続：1.5–70 mm²
• 注：接続バリエーションにより 1.5–95 mm² と 1.5–70 mm² の両方が文書に記載されている

寸法

• 幅：106 mm
• 高さ：195 mm
• 奥行：105 mm

梱包・重量

• 品番：RX 9364010
• 梱包単位：1 個
• 正味重量：1.2 kg
• 総重量：1.235 kg

技術仕様

• 関税番号：85361050
