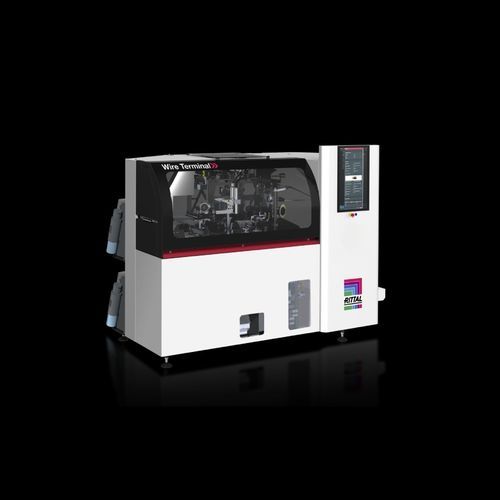

ワイヤー用剥離・圧着機 WT series

全自動

製品概要 切断、被覆剥き、圧着（圧着スリーブ装着）およびプロジェクト別マーキングを含む全自動ワイヤ加工。専用の保管システムへの受注別ピッキング、導線を順序通りに収納するレール出力、チェーンバンドル出力、または Wire Handling System（WHS）によるジャストインタイム供給に対応します。

特長

• 6つのバリエーション（L5 R、L5 B、L5 T、L10 R、L10 B、L10 T）で提供
• 対応断面：0.5–2.5 mm² または 0.5–6 mm²（機種により異なる）
• 出力方式：ワイヤレール、チェーンバンドル、Wire Handling System
• 全体／部分被覆剥きが可能なリニア制御の被覆剥き・圧着
• RFIDメモリを備えたワイヤ供給ブロックによる高度なワイヤ配線管理

導入効果

• Rittal Wire Terminal と Eplan Smart Wiring 組合せで最大約50%の時間短縮（表示値）
• ワイヤ加工の全自動化による生産効率の向上
• 加工工程が最大約11倍高速化（表示値）
• 年間約150台の盤処理で約2.5年からの償却（表示値）
• 安定して高品質な加工仕上がり

製品バリエーション

• Wire Terminal WT L5 R — ワイヤレール方式；0.5–2.5 mm² 対応；完成ワイヤを正しい順序でレールに導く；前後ロック可能
• Wire Terminal WT L5 B — チェーンバンドル出力；0.5–2.5 mm² 対応；チェーンバンドルで出力
• Wire Terminal WT L5 T — WHS 給送ユニット；0.5–2.5 mm² 対応；WHS と連携して順次供給
• Wire Terminal WT L10 R — ワイヤレール方式；0.5–6 mm² 対応；レールへの順序供給とロック機能
• Wire Terminal WT L10 B — チェーンバンドル出力；0.5–6 mm² 対応；チェーンバンドルで出力
• Wire Terminal WT L10 T — WHS 給送ユニット；0.5–6 mm² 対応；ジャストインタイム供給を実現

自動加工機能

• 切断
• 被覆剥き（全剥き／部分剥き）
• 圧着（圧着スリーブ装着を含む）
• プロジェクト別ワイヤマーキング
• 受注別の仕分けと出力（レール、チェーンバンドル、WHS）

付属品・オプション（一部）

• プラスチックカラー付きのバラ端子（各種断面）
• 輸送時に安全に固定するワイヤレールロック WT
• 複数レールを収納できるワイヤカート（工具ホルダー付）
• 0.5–6 mm² 対応のワイヤレール WT
• プリントヘッド用クリーニングステーション
• RFID 搭載の給線システム WT Tube 12（クイックチェンジ対応）
• 端子供給用バイブレータートレイ
• チェーンバンドル用バンド WT
• HMI 経由で印字ジョブを送れる Wire Printer オプション（黒、白、淡青）

ダウンロード Flyer: Wire Terminal WT；Brochure: Rittal Automation Systems

技術仕様

• バリエーション：L5 R、L5 B、L5 T、L10 R、L10 B、L10 T
• 対応断面：0.5–2.5 mm²（WT L5 系）または 0.5–6 mm²（WT L10 系）
• 出力方式：ワイヤレール、チェーンバンドル、Wire Handling System（WHS）
• 機能：切断、被覆剥き、圧着、マーキング
• 給線：RFID メモリ付き給線ブロックによる管理
• WHS：圧縮空気で最大4箇所の作業ステーションへジャストインタイム供給
• 制御：リニア制御による精密な被覆剥き・圧着
• 性能指標：Eplan Smart Wiring と併用で最大50%の時間短縮、処理は最大11×高速化、償却は約150盤/年から（表示値）
