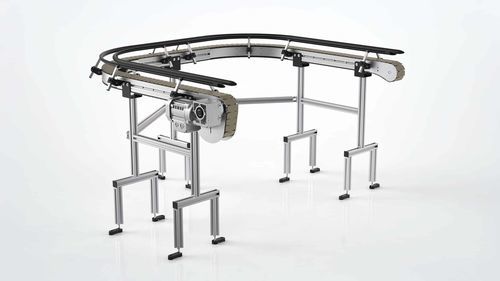

チェーンコンベヤー

スラット チェーン式カーブ状積込み

概要
Robotunits のスラットトップコンベヤは、複雑なレイアウトへの柔軟な組み込みと、単一駆動での長距離搬送を目的に設計されています。産業・物流用途での連続使用に耐える信頼性と低メンテナンス性を備え、非常に小さい曲線半径とスムーズな製品移送を実現します。

適用例
包装、物流、食品加工、廃棄物処理、自動車製造などに適しています。搬送、蓄積、インデックス／タイミング搬送に対応し、生産ラインやインラロジスティクスへの統合が容易です。

特長

• 非常に小さい曲線半径に対応するコンパクトな設計
• 単一の駆動で長距離搬送が可能
• フレームプロファイルと面一の戻りプーリによる安定したチェーンガイド

導入メリット

• 設置空間や資材フローに応じた柔軟な適合
• 省エネルギー運転
• ライン間や工程間での安定した製品移送

技術データ（表）
フレーム幅：87 mm、124 mm、195 mm
チェーン幅：82.6 mm、114.3 mm、190.5 mm
最小曲線半径：チェーン幅 82.6 mm = 200 mm、チェーン幅 114.3 mm = 200 mm、チェーン幅 190.5 mm = 610 mm
速度：5 m/min〜30 m/min
最大コンベヤ長：約 15,000 mm *
最大搬送荷重：約 150 kg *
* コンベヤのレイアウトに依存します

構造・駆動・オプション

• センサー、サイドガイド、支持構造の取付けオプションを備えた専用押出形材
• 駆動：230/400 V モーター；スラットチェーンの最適張力を確保するチェーンたるみ／張力調整機構
• プーリ：スラットチェーン用の専用プーリ、フレームと面一

仕様 / 技術仕様

• 重量、速度、レイアウトに合わせた3種類のフレーム幅（87 / 124 / 195 mm）
• 非常に小さい曲線半径を可能にする複数のチェーン幅
• 曲線を含む複雑な走行経路や長距離を単一駆動で実現可能
• 個別に交換可能なチェーンリンクによる低メンテ設計
• センサー、サイドガイド、支持構造の統合オプション
• 最適化されたチェーン張力・誘導機構
• 参考最大長：約 15,000 mm（レイアウト依存）
• 参考最大荷重：約 150 kg（レイアウト依存）
