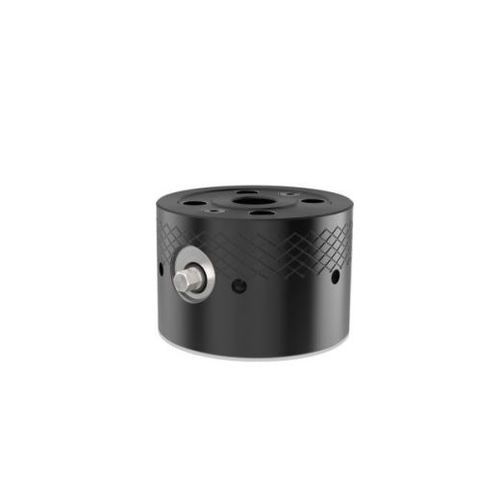

クイックゼロ点クランプシステム Drop Zero

モジュール式

- セットアップ時間や治具のコストを削減 - CLMの1/2 "および5/8 "モジュール式ツーリングすべてに対応するモジュール式デザイン。 - 非モジュラーツーリングにも使用可能 - 機械スピンドルのクリアランスを確保するため、ワークを上昇させる - ワークの5面全てにアクセス可能 - クリアランスを広げるために積み重ね可能 当社の新しいDropZero®モジュラーゼロポイントシステムは、1回のセットアップでワークを完全に加工することができ、セットアップ時間と治具コストを大幅に削減します。DropZero®クランプモジュールは、レンチを数回回すだけで、ワークを下から見つけ出し、サポートし、安全にクランプし、5面への完全な加工アクセスを提供します。 クランプモジュールは、フィクスチャープレートのどこにでも、必要な場所に正確に取り付けることができます。これらのモジュールは、Carr Laneの1/2 "および5/8 "モジュール式ツーリングプレートとブロックに完璧にフィットしますが、モジュール式でないツーリングにも使用できます。クランピングモジュールは、機械とスピンドルの隙間のためにワークを高くし、高さを増すために積み重ねることができます。 プルダウンスタッドは、ワークの下側に固定する必要があります。ほとんどのセットアップでは、1つのゼロ点スタッド（主要2軸位置決め用）、1つのダイヤモンドスタッド（1軸位置決め用）、1つ以上のフローティングスタッド（位置決めなしの追加サポートおよびクランプ用）が必要です。
