ラジオ受信機 R&S®PR300

デジタルGNSS監視用

製品概要

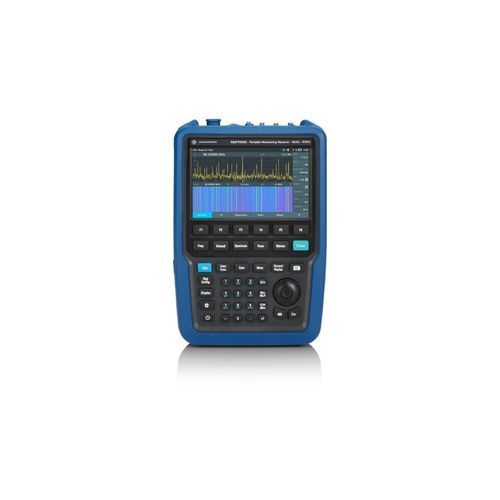

R&S®PR300は、現場でのスペクトラム監視、干渉探索、方向探知およびジオロケーション向けのポータブル（ハンドヘルド）受信機です。基本検出範囲は8 kHz〜8 GHzで、ハンドヘルドアンテナとダウンコンバーターにより20 GHzや33 GHzまで拡張できます。オプションで最大125 MHzのリアルタイム帯域幅をサポートし、セグメント化スキャンに対応したアーキテクチャを備えています。

主な特長

• 動作周波数範囲：8 kHz〜8 GHz（アンテナ/ダウンコンバーターで20 GHz / 33 GHzまで拡張可）
• リアルタイム帯域幅：最大125 MHz（オプション R&S®PR300‑ZS）
• パノラマスキャン速度：>500 GHz/s
• セグメント化スキャン：最大4つの非連続セグメント対応
• CIベースの単一チャネルDFで1°未満の精度（R&S®ADDx07使用時）

機能と利点

• デュアルチャネルDDCと高性能DSPにより、同時モニタリングと途切れない復調を実現。
• ゼロスパンでの並列時間／周波数解析や、TDDネットワーク向けのタイムゲーティッドスペクトラム。
• 非連続帯域を継続監視するためのセグメント化スキャン。
• 複数のスキャンモード（PSCAN、HSCAN、FSCAN、MSCAN）と柔軟なトリガー設定。
• スペクトラムトレース、測定結果、音声の記録/再生、マッピングとジオタグ付け（トライアンギュレーション機能）。
• ポリクローム表示、干渉解析、変調測定、GNSSタイムスタンプ、電界強度測定等のソフトウェアオプション。

利用可能なモデル
R&S®PR300 | 製品番号：4502.8896.02 | DFアンテナ：あり | 自動DF：あり | R&S®ADDx07アンテナ併用で1°未満の精度を持つCIベース単一チャネルDFをサポートします。

利用可能なソフトウェアオプション

• R&S®PR300‑PS（4502.8950.02）— Panorama Scan：全帯域高速スキャン。
• R&S®PR300‑PC（4502.8967.02）— Polychrome Spectrum：色別表示。
• R&S®PR300‑DF（4502.8996.02）— DFオプション：相関干渉計ベースの単一チャネルDF。
• R&S®PR300‑IR（4502.9040.02）— トレースの記録・再生。
• R&S®PR300‑IA（4502.9011.02）— 干渉解析の自動化。
• R&S®PR300‑MM（4502.9057.02）— 変調測定（ITU準拠）。
• R&S®PR300‑MAP（4502.8980.02）— マッピングおよびジオタグ付け。
• R&S®PR300‑SPM（4502.9063.02）— スペクトラム測定ツール。
• R&S®PR300‑GNSS（4502.9086.02）— 内蔵GNSS（タイムスタンプ）。
• R&S®PR300‑FS（4502.8973.02）— 電界強度測定。
• R&S®PR300‑ZS（4502.9028.02）— タイムドメイン測定（最大125 MHz RTBW）。
• R&S®PR300‑VSF（4502.9092.02）— ベースバンドビデオスペクトラム表示および周波数カウンタ機能。

ハンドヘルドアンテナ（例）

• R&S®HE400 — ハンドヘルド指向性アンテナ 8 kHz–8 GHz、LNA切替、電子コンパス、GNSS、モジュール自動認識。
• R&S®HE400DC — ダウンコンバーター内蔵ハンドヘルドアンテナ：受信を20 GHzまで拡張。
• R&S®HE800‑DC30 — ダウンコンバーター内蔵ハンドヘルドアンテナ：受信を33 GHzまで拡張。

方向探知アンテナ（例）

• R&S®ADD207 / ADD207P — コンパクトUHF/SHF DFアンテナ：600 MHz–6 GHz（車載または三脚設置）。
• R&S®ADD307 — 折り畳み式VHF/UHF DFアンテナ：20 MHz–690 MHz。
• R&S®ADD317 — マスト設置向けVHF/UHF DFアンテナ：20 MHz–690 MHz。

技術仕様

• 基本検出周波数：8 kHz–8 GHz（アンテナダウンコンバーターで20/33 GHzまで拡張可）
• リアルタイム帯域幅：最大125 MHz（オプション）
• パノラマスキャン速度：>500 GHz/s
• セグメント化スキャン：最大4セグメント
• 方向探知：CIベース単一チャネルDF、R&S®ADDx07使用時に<1°の精度
• デジタルアーキテクチャ：デュアルチャネルDDCおよび高性能DSP
• スキャンモード：PSCAN、HSCAN、FSCAN、MSCAN
• 主な用途：スペクトラム監視、干渉探索、方向探知、ジオロケーション、現場検査
