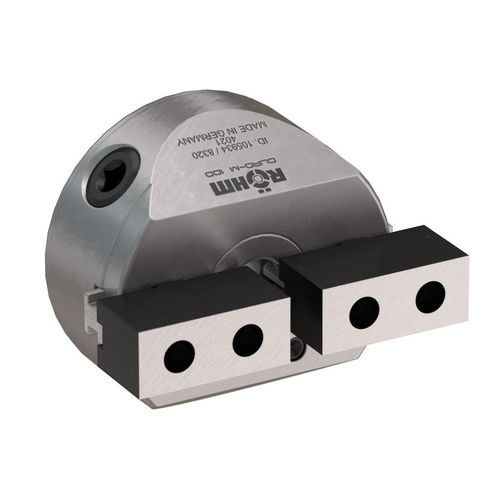

手動締結回転チャック DURO-M
2爪据え置き型スルーホール型

手動締結回転チャック
手動締結回転チャック
お気に入りに追加する
商品比較に追加する


特徴

タイプ
手動締結
ジョーの数
2爪
その他の特徴
スルーホール型, 機械加工用, 精密, 加工用部品, 据え置き型, 円筒形, スクロール

詳細

Duro-M は、貫通穴加工、穴あけ加工、旋削加工が可能な爪と円筒形状のマウントを備えた手動ギア式スクロールチャックです。主に旋盤加工部品の加工に使用されます。 物理的特性 チャック本体(およびその他すべての部品)はスチール製 スクロールリングによるセンタリングクランプ スクロールプレートはドロップ鍛造で高強度焼戻し、ネジ山は両側とも研磨済み チャックの爪は、同心度を保つために研磨されています。 ゼロドライブは精密ドライブとして工場で決定 チャックに最も重い爪を装着し、最大把持力をかけた場合、把持力の 1/3 が残留把持力として利用できるよう、最大許容回転数を設定。爪はチャックの外径より突出してはならない。チャックは完全な状態でなければならない。DIN 6386 第 1 部の仕様に従うこと。 DIN 6350 に準拠した把持力:把持力は、固定ワークに半径方向に作用するすべての爪の力の合計です。規定の把持力は概算値です。これらの値は、レーム F80 グリースで潤滑された完全な状態のチャックに適用されます。 適用範囲 従来の横型旋盤、縦型旋盤、フライス盤、ロータリーテーブル、分割アタッチメントをクランプします。主に単品生産、小ロット生産、修理工場で使用されます。 旋盤やフライス盤の回転対称部品のクランプ。 メリット 0.02mmまでの高い同芯度 ガンメタル仕上げの爪 最小限の干渉輪郭 最適な力伝達 クーラント用ドリップエッジ

---
