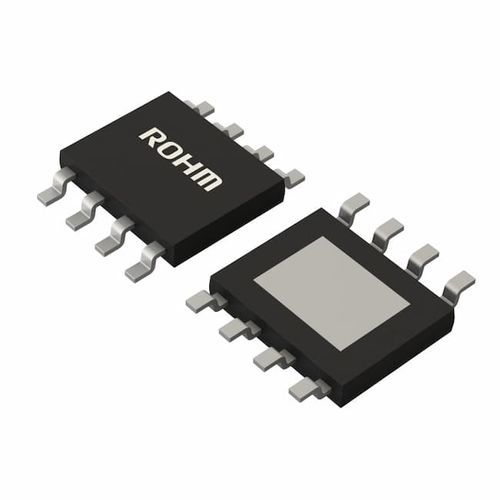

絶縁変換器集積回路 BD7F105EFJ-C

高速

BD7F105EFJ-Cはフォトカプラ不要の絶縁型フライバック・コンバータです。フォトカプラやトランスの三次巻線によるフィードバック回路は不要となり、セット部品の削減に貢献します。さらに独自の適応型ON時間制御テクノロジの採用によって、高速負荷応答を実現します。また多くの保護機能を内蔵しており、高い信頼性を実現する絶縁型電源アプリケーションの設計を可能にします。 特長: AEC-Q100対応(Grade 1)フォトカプラ、トランスの三次 巻線が不要二本の外付け抵抗とトランス巻数比で出 力電圧を設定独自の適応型ON時間制御テクノロジを 採用 高速負荷応答を 実現高効率の軽負荷モード対応（PFM動作） シャットダウン/Enable 制御60VスイッチングMOSFET内蔵周 波数スペクトラム拡散ソフトスタート 機能負荷電流補償機能各種保護機能 入力低電圧保護（UVLO） 過電流保護（OCP）、過熱保護（TSD） REF端子オープン保護（REFOPEN） 短絡保護（SCP）、Batteryショート保護（BSP） HTSOP-J8パッケージ
