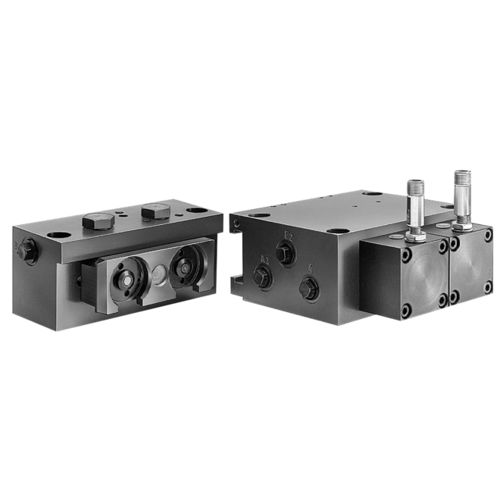

自動連結器システム F9.426 series

フレキシブルな製造システムの効率とワークピースの品質は、電源への自動接続と電源からの自動切断が可能な油圧作動式取付け具によって向上します。 この目的のために設計されたカップリングシステムは、シングルおよびダブルアクションエレメント用の交換パレットと組み合わせて使用でき、最大動作圧力500 barの複数のクランプ回路にも使用できます。後付けも可能です。 電源ユニットから切り離されたクランプ器具は、信号スイッチに接続された制御シリンダーによって、または赤外線圧力モニターによって連続的に、随時モニターすることができます。 各カップリングシステムは、カップリングユニットと対応するカップリングニップルユニットから構成されます。用途に応じて、異なる安全要求を満たすカップリングシステムに複数のコンポーネントを追加することができます。 設計 カップリングユニットには、カップリングピストンに組み込まれた真のカップリングエレメントが含まれています。カップリングピストンはカップリングとアンカップリングのためにそれぞれ伸縮します。カップリングエレメントの前面は平らで、清掃が容易です。各標準バージョンでは、カップリングピストンの非カップリング位置は、対応するバージョンに応じて、誘導式近接スイッチまたは電空式差圧スイッチによって制御できます。結合モードの制御には、2番目のスイッチが必要です。カップリングニップルユニットの圧力側にはノン・リターン・バルブが設置され、無圧側にはダブル・リターン・バルブが設置されています。
