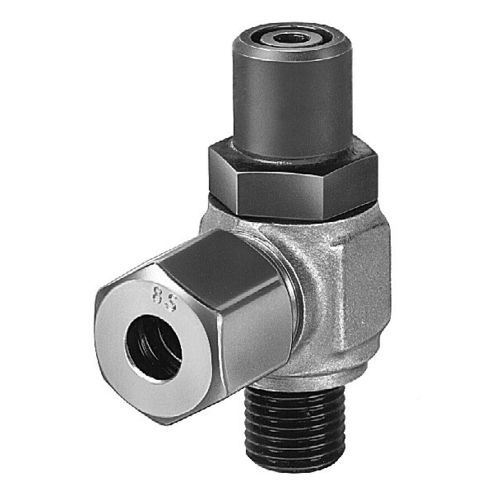

径違い接続部品 C2.9501 series

油圧式クイックバンジョー

流量制御スイベルバンジョーカップリングは、油圧シリンダーの移動速度を調整するために使用されます。2つのバージョンがあります。これらのユニットは、同じサイズの通常のスイベルバンジョーカップリングと交換することができます。長さの違いだけを考慮する必要があります。 バージョンA パイプまたはホース接続からねじG 1/4へのオイルの流れを制御します。 逆方向の流れは自由です。 スイングクランプなど、個々のシリンダーの速度制御。各シリンダー接続部には、流量制御用スイベルバンジョーカップリングが装備されています。この方法では、オイルの流れをより均等にすることができますが、調整に時間がかかります。 バージョンB ねじG 1/4からパイプまたはホース接続へのオイルの流れを制御します。 逆方向には自由に流せます。 速度調整またはシリンダーグループの流量制御。流量制御スイベルバンジョーカップリングは、パワーユニットの取り付けプレートに直接ねじ込むか、ディストリビューターバーにねじ込みます。不利な点は、負荷の異なるシリンダーを接続した場合、速度が異なることです。
