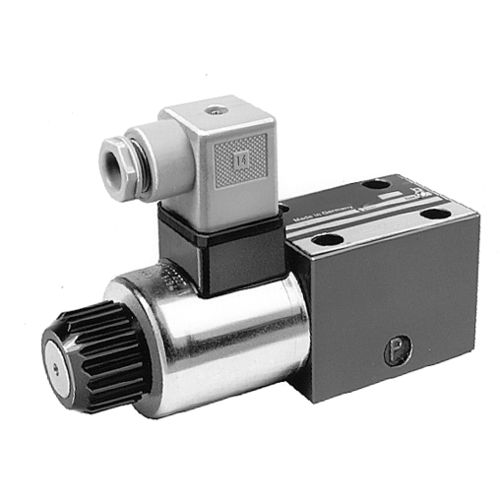

スプール油圧方向制御弁 C2.530 series

ソレノイド操作直動式4方向3位置

タイプ直動式スプール弁 操作仕様DCソレノイド、油中浸漬、緊急手元作動 接続寸法DIN 24340 タイプA、CETOP 4.2-4.3、ISO 4401に準拠したピンホール画像 接続タイプサブプレート取付 シール4 個のシーリングリング 9,8 x 12,8 x 1,8 NBR (付属) 部品番号 3002 068 取付方法4本のソケットネジ M5 x 50 M5 x 50 - 10.9 DIN EN ISO 4762、 部品番号 3300 466 締め付けトルク：8.1 Nm 取り付け位置: 任意 油圧データ 作動油：DIN 51524に準拠した作動油 粘度範囲: (2,8 ... 500) x 10 - 6 m2 /s 温度: - 30 ...+ 80 ºC 作動圧力ポート A、B、P ... 315 bar 戻り圧力ポートT ... 210 bar 漏れ率： ... 20 cm3/分、100 bar、ν = 36 x 10 - 6 m2 /s、t = 50 ºC の場合 流量： ... 80 l/分 流量曲線： ν = 36 x 10 - 6 m2 /s、t = 50 ºCで測定
