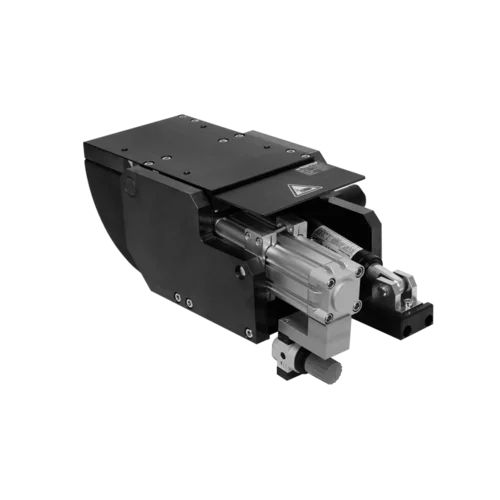

電動式傾斜システム M2.101

ティルティングモジュールKMB 100は、ペダル操作によるインデックス機能により、重いコンポーネントを手動で簡単に±90°ティルティングし、確実に固定することができます。 ティルティングモジュールには、ティルティング時に発生するトルクをほぼ完全に補正する空気圧式バランサーが装備されています。そのため、部品の傾斜に必要な力はわずかです。バランサーは、空気圧減圧バルブによって構成部品の重量に適合します。インデキシングの操作ユニットは、長さ2mの油圧ホースで傾斜モジュールに接続されています。このフレキシブルな接続により、操作ユニットを人間工学的に最も適した位置に個別に配置することができます。 標準のインデックス位置は0°と90°に設定されています。その他の角度もご要望に応じて設定可能です（0°、30°、45°、60°、90°など）。 傾斜モジュールには、操作の安全性を最大限に高める油圧ブレーキが装備されています。 操作 傾斜モジュールには操作エレメントはありません。傾斜操作は、構成部品または組立冶具で直接手動で行います。インデックス操作はフットペダルで行います。フットペダルを35°操作すると、インデックスが解除され、構成部品または固定具を傾けることができます。 フットペダルが操作されない場合、インデックスボルトは自動的に次の割り出し位置に固定されます。フットペダルによる操作は、オペレーターが常に両手を自由に使えることを保証します。
