クランプ用組み立て用付属品 B1.5401 series

ねじ式

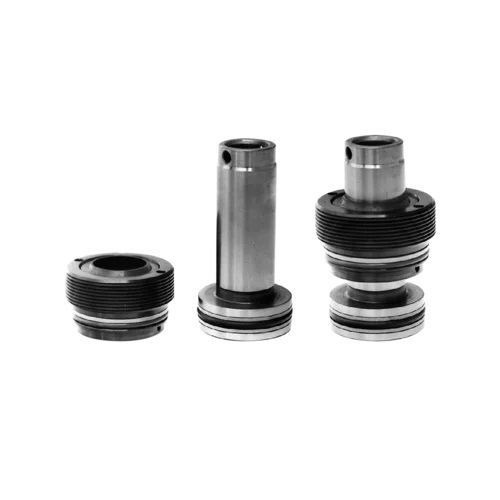

ピストンおよびねじブッシュ一式 ブロックシリンダー用シール付き 複動、最高使用圧力500 bar 内蔵エレメントは、取付具本体に直接組み込まれています。このようなシリンダーは、プッシュまたはプルシリンダーとして使用できます。ビルトインエレメントは、狭いスペースの治具や、標準のクランプエレメントを取り付けた場合に加工スペースが制限されたり、切り屑の流れが妨げられるような用途に使用されます。 ビルトインエレメントはピストンとねじブッシングで構成されています。ピストンは固定具の位置決め穴に挿入されます。その後、ビルトインブッシュをフィクスチャー本体にねじ込みます。ブッシングはハウジングと同じ高さになるようにはめ込まれる。ネジ付きブッシュの締め付けは、ピンタイプのフェーススパナで行います。ピストンロッドのリークを最小限に抑えるシーリングは、2つの独立したシーリングステップによって行われます。さらに、ワイパーが汚れを防ぎます。嵌合穴のシールは、Oリングとバックアップリングの組み合わせで行われます。
