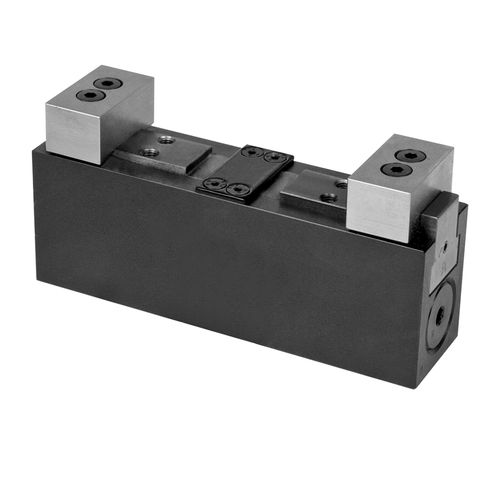

フレキシブルバイス I4.130

工作機械用油圧式コンパクト

ポジションフレキシブルな油圧式バイスは、不安定なワークピース部分において、固定ストッパーで既に位置決めされクランプされているワークピースを追加でクランプし、サポートすることができます。 コンパクトな設計のため、限られたスペースに配置することができます。 油圧式バイスは、特に自動モードでの連続生産に適しています。 ダブルアクションシリンダーは、中央潤滑と切粉保護機能により、高い安全性を保証します。 位置フレキシブルクランプ機能付き油圧バイスは、非常にスリムな基本ボディに2つの油圧シリンダが内蔵されています。ピストン力は2つのチャンネルにより、互いに独立して移動可能な2つのクランピングスライドに伝達されます。 クランプ中、両クランプスライドはほぼ力なくワークに接触します。 その後、クランプ圧力とクランプ力が増加します。クランピングスライドのくさびにより、これらは変位から保護されます。これにより、ワークは変形することなく浮いた状態で保持されます。 すべてのネジとポートが底部にあるため、限られたスペースに複数のクランプポイントを省スペースで配置できます。 下からの固定が不可能な場合は、マニホールド取付用またはチューブ接続用のアダプタープレートをご利用いただけます。アクセサリーとして、ワークの輪郭に合わせたクランプジョーのブランクもご用意しています。 利点 - 非常にコンパクトな設計 - 高い剛性 - 低い接触力で高い把持力 - クランプ範囲内でフレキシブルな位置決め - ダブルアクション機能 - パイプのない固定具も可能 - 交換可能なジョー - 優れた切粉保護 - 中央潤滑用ポート - 取り付け位置：任意
