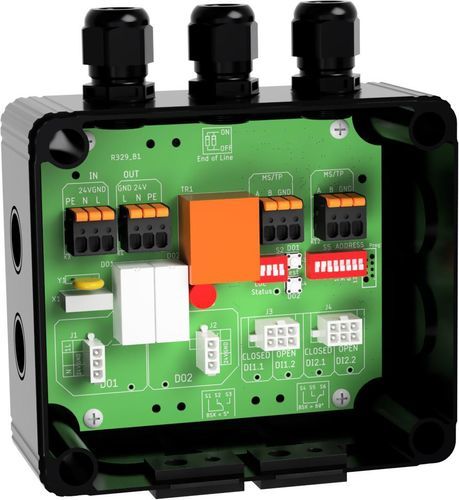

デジタル入出モジュール FBB-4DI2DO.R

RS-485Modbus RTU出力4

製品概要
FBB-4DI2DO.R.xxx インターフェースモジュールは、4 系デジタル入力と 2 系リレー出力を備え、分散型のスイッチング用途向けに設計されています。モーター駆動の防火ダンパー（BSK）最大 2 台の制御（エンドスイッチ 開/閉 のフィードバック対応）や、HVAC・防火制御システム内の一般的なリモート I/O ポイントとして適しています。

測定ランタイム監視
本モジュールはモーター式 BSK の測定ランタイム監視に対応しています。アクチュエータの動作ごとに開閉の合計時間と、初期位置からの離脱を検出するまでの遅延（デッドタイム）を計測します。計測値は、据付時に設定された最大参照値と比較され、異常を検出します。

バリエーションとオプション
FBB-4DI2DO.R.xxx 系列（および FBB-2DI1DO.R.xxx）は、複数のバリエーションとオプションで提供されます：

• 電源：24 V または 230 V。R.230 バリアントでは、電源電圧がリレー出力の供給として使用されます（L = 230V がリレー接点を介してデジタル出力に切り替えられる）。
• オプション "AMP"：AMP プラグインソケットを備えたバリアントで、BSK アクチュエータに一般的に付属するプレハブ配線／コネクタの接続を可能にします。

用途
換気および防火用途での分散型スイッチングおよび監視に最適です。典型的な用途は、モーター駆動防火ダンパー（BSK）の駆動とランタイム監視、ビルオートメーションネットワークにおける分散型リモート I/O の実装です。

技術仕様

• メーカー：romutec Steuer- und Regelsysteme GmbH
• 製品番号 / SKU：00003219
• 型式 / シリーズ：FBB-4DI2DO.R（シリーズ FBB-4DI2DO.R.xxx）
• 入力：4 系デジタル入力
• 出力：2 系リレー出力
• リレー仕様（R.230 バリアント）：電源電圧を出力信号として使用（L = 230V をリレー接点経由でデジタル出力へ切替）；リレー定格電流 16 A
• 電源オプション：24 V または 230 V
• オプション："AMP" = BSK 用プレハブケーブル接続に対応した AMP プラグインソケット付きバリアント
• 用途：最大 2 台のモータ駆動防火ダンパー（BSK）の制御；分散型データポイント / リモート I/O
• 機能：ランタイム測定（開/閉）、デッドタイム測定、設定された最大参照値との比較
• 互換バリエーション：FBB-2DI1DO.R.xxx 他 FBB シリーズのバリエーション
• 重量：0.465 kg
