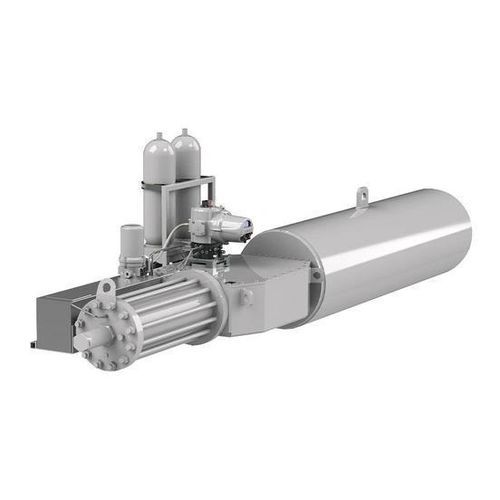

電動油圧バルブアクチュエータ SI4

パートターン単相三相

製品概要
SI4 部分回転型アクチュエータは、最大 200,000 Nm（147,500 lbf.ft）までの用途に合わせてカスタマイズできる柔軟性を提供します。Skilmatic SI シリーズは、電気操作の簡便さと油圧制御の高精度、機械式スプリングリターンによるフェールセーフ動作を一体化した自己完結型の電動油圧アクチュエータです。

主な機能

• SI4 部分回転で最大トルク 200,000 Nm（147,500 lbf.ft）
• 電源：単相、三相、または 24 VDC
• フェールセーフ：閉、開、または最終位置でロック
• スプリングリターン構成
• ステッピング機能とオプションの内部流量制御弁による可変作動速度
• オプションのアキュムレータにより、停電時の複数バックアップストロークを提供し、スプリングリターン機構の油圧ストローク速度を向上
• 部分ストローク試験（PST）設定可能
• 単一または二重の ESD/PSD 入力（ソレノイド構成オプションあり）
• 位置制御オプション：4-20 mA 入出力、分解能 <0.25%
• ネットワークオプション：Pakscan™、Profibus®、Modbus®、HART®、Foundation Fieldbus®
• データロガー：最大 3,000 件のイベント記録
• 状態およびアラーム出力の設定可能
• 防水：コントロールモジュール IP66/68、アセンブリ全体 IP66/67
• 防爆：Exdb IIB & IIC T4 – ATEX、IEC、CSA
• IEC 61508-2:2010 に基づく SIS 認証（Systematic Capability SC-3）
• TÜV 機能安全性 SIL 認証（IEC 61508-2:2010 準拠）
• SIL 2 および SIL 3 システムでの使用に適合

技術仕様

• 最大トルク：最大 200,000 Nm（147,500 lbf.ft）
• 電源オプション：単相、三相、または 24 VDC
• フェールセーフモード：スプリングリターンにより閉、開、または最終位置でロック
• 制御：電気駆動による油圧の精密制御；オプションの 4-20 mA 位置制御（分解能 <0.25%）
• 速度：ステッピング機能およびオプションの内部流量制御による可変作動速度
• バックアップ：停電時の複数バックアップストロークのためのオプションアキュムレータ
• PST：設定可能
• 安全入力：単一または二重の ESD/PSD（ソレノイドオプションあり）
• ネットワーク：Pakscan™、Profibus®、Modbus®、HART®、Foundation Fieldbus®
• データ記録：最大 3,000 件のイベントを保存
• 環境保護：コントロールモジュール IP66/68；アセンブリ全体 IP66/67
• 危険区域認証：Exdb IIB & IIC T4（ATEX/IEC/CSA）およびその他地域の認証
• 機能安全：IEC 61508-2:2010（Systematic Capability SC-3）に基づく認証；TÜV SIL 認証；SIL 2 および SIL 3 の用途に適合
