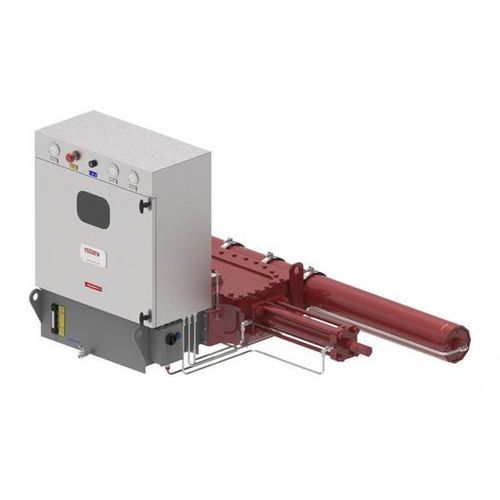

油圧式バルブアクチュエータ M-EH

電気機械式電動油圧機械式

概要
M-EH モジュール式電気油圧ソリューションは、低電力インフラに対応したモジュール式の機械・制御構成で、弁の開/閉（on/off）自動化を提供します。

基本（開/閉）

• 部分ストローク試験（PST）や高度な診断機能を含まない、単純な開/閉用途向けに設計された自己完結型のリレー式システムで、低消費電力。入力信号の処理はエンドユーザー側で行います。
• 有線信号による遠隔制御（電気機械的ロジック）
• 圧力計や位置計によるローカル表示：弁位置、作動機および蓄圧器圧力、油量、温度
• 最小流量 30 l/min（調整可能）、顧客要求に応じて拡張可能
• 圧力バックアップ用オプション蓄圧器
• 運転および待機のための低電力インフラ（太陽光を含む）に適合

高度（開/閉）

• インテリジェント PLC/EHPC210 コントローラ：カスタムロジックのプログラミングが可能
• ローカル制御、非侵襲的な設定、使いやすいデジタル HMI による容易なトラブルシューティング
• オプションのネットワークプロトコルサポート：Modbus RTU、Modbus TCP/IP、PROFIBUS、PROFINET
• HMI によるローカル表示：位置、作動機および蓄圧器圧力、油量、温度
• モジュール式機械アーキテクチャとコントローラの機能的柔軟性 — 基本の開/閉から多数決構成（1oo1、1oo2、2oo2）まで、SIL 評価された ESD に対応
• 部分ストローク試験（PST）、フルストローク試験、ソレノイド弁試験、蓄圧器監視、配管破断検出による詳細な診断（高速ネットワークプロトコル対応）
• 安全関連整合性レベル（SIL）最大 SIL 3
• 不正操作を防ぐための施錠可能なキャビネット（オプション）

仕様 / 技術的仕様

• シリーズ：M-EH modular electro-hydraulic
• 最小流量：30 l/min（調整可能）
• 圧力バックアップ用オプション蓄圧器
• コントローラ：PLC/EHPC210（プログラム可能）
• サポートされるネットワークプロトコル（オプション）：Modbus RTU、Modbus TCP/IP、PROFIBUS、PROFINET
• HMI または計器によるローカル表示：位置、作動機および蓄圧器圧力、油量、温度
• モジュール式機械アーキテクチャ；SIL 評価された ESD の多数決構成（1oo1、1oo2、2oo2）をサポート
• サポートされる試験：部分ストローク試験（PST）、フルストローク試験、ソレノイド弁試験、蓄圧器監視、配管破断検出
• 安全関連整合性レベル：最大 SIL 3
• 運転および待機のための低電力インフラ（太陽光を含む）に適合
• 不正操作を防ぐ施錠可能なキャビネット（オプション）
