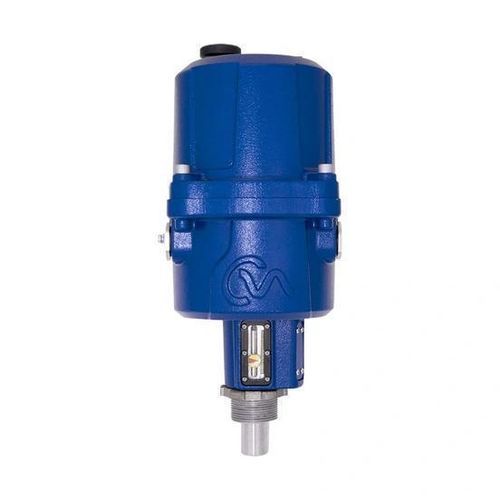

電動式バルブアクチュエータ CML

手動リニア調整可能

概要
CMLの直線出力コンパクトモジュレーティングアクチュエータは、制御弁およびポンプ用途向けのオール電気式ソリューションです。位置制御は高精度で連続的な変調が可能で、繰り返し精度は最大0.1%です。国際基準に準拠した防爆認証を取得しており、オプションでローカル制御機能やフェイル・トゥ・ポジション用のReserve Power Packを選択できます。

特長

• 最大20,017 N（4,500 lbf）のシーティングスラストを持つ直線出力駆動
• 4–20 mA信号による高精度で再現性のある位置制御（最大0.1%精度）
• 国際基準に準拠した防爆構造
• 速度調整可能、手動オーバーライド標準
• 電子スラスト制限および2つの調整可能な位置スイッチ
• 連続変調対応のブラシレスDCモーター
• 信頼性の高い非接触エンコーダフィードバック
• 永久潤滑のメンテナンスフリー駆動系
• 標準動作温度範囲 -30〜70 °C（低温オプションあり）
• 待機電力 <1 W、単相またはDC電源に対応
• フィールドで選択可能な調整項目：デッドバンド、ゼロ/スパン、指令信号種別、作動方向、手動/自動、信号喪失時の出力
• 六分割LCD表示とプッシュボタンによる迅速なセットアップ用内蔵インターフェース
• 位置表示付きLCDの統合ローカルコントロールオプション
• フェイル・トゥ・ポジション用オプションReserve Power Pack（スーパーキャパシタ）
• HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®等の各種フィールドバス・プロトコルに対応

用途
精密な直線変調、連続変調能力、防爆構造が求められる制御弁およびポンプ設備向けに設計されています。

仕様

• シーティングスラスト：最大20,017 N（4,500 lbf）
• 位置制御精度：最大0.1%
• 制御入力：4–20 mAアナログ、現場で選択可能
• モーター：ブラシレスDC
• フィードバック：非接触エンコーダ
• 待機電力：<1 W
• 電源：単相またはDCに対応
• 周囲温度：標準 -30〜70 °C（-22〜158 °F）、低温オプションあり
• 取り付け：任意の姿勢で設置可能
• 駆動系：永久潤滑、無メンテナンス
• ローカルコントロール：LCD位置表示付き統合ローカルコントロールを選択可能
• 予備電源：フェイル・トゥ・ポジション用Reserve Power Pack（スーパーキャパシタ）オプション
• 安全/規格：国際基準に準拠した防爆認証、地域別認証あり
• インターフェース：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®に対応
