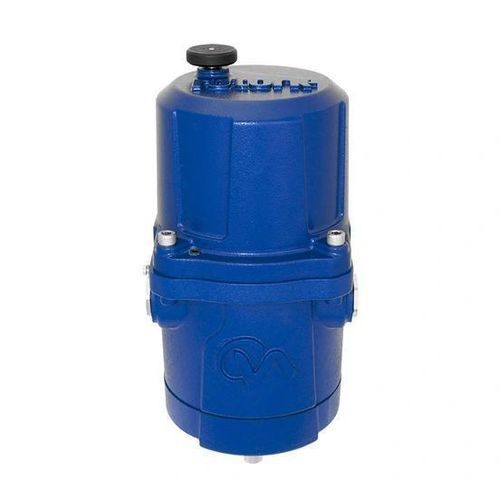

電動バルブアクチュエータ CMR

電動式手動マルチ ターン式

説明
CMR 多回転モジュレーションアクチュエータは、制御弁およびポンプ用途向けのオール電気式ソリューションです。正確な位置制御と連続的な変調を提供し、最大0.1%の精度で繰り返し可能な位置フィードバックを実現します。国際規格に準拠した防爆認証を取得しており、オプションでローカル制御組込みや予備電源パック（Reserve Power Pack）を選択可能です。

特長

• 最大45 Nm（400 lbf.in）の定格トルクを持つ多回転出力駆動
• GBX スパーギアボックスを装着した CMR-250 は、部分回転ソリューション（多回転オプションあり）で、高トルク出力と低消費電力を提供
• 4–20 mA 信号を用いた最大0.1%の精度による正確で繰り返し可能な位置制御
• 国際規格に準拠した防爆仕様
• 速度制御の調整可能
• 手動オーバーライド標準装備
• 電子式トルク制限
• 標準で2個の調整可能な位置スイッチ
• 任意の取り付け向きに対応
• 常時潤滑のメンテナンスフリードライブトレイン
• 標準動作温度範囲：-30～70 °C（低温オプションあり）
• ブラシレスDCモーターにより、信頼性の高い正確な連続変調が可能
• エンコーダ技術により接触なしの確実なフィードバックを提供
• 待機電力は1ワット未満
• 単相またはDC電源に対応
• デッドバンド；ゼロおよびスパン；指令信号タイプ；標準/逆作用；手動-自動操作；信号喪失時の出力軸位置 など、現場で選択可能な調整項目
• 6セグメントLCD表示とプッシュボタンによる内蔵インターフェースで簡単にセットアップ可能
• 位置表示付きのローカル制御組込みオプションあり
• 各種フィールドバス、配線式およびアナログのサイトシステムと互換
• フィールドバスオプション：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®

仕様

• 定格トルク：最大45 Nm（400 lbf.in）
• モデル例：CMR-250（部分回転または多回転動作のためにGBXスパーギアボックスを装着可能）
• 位置制御精度：最大0.1%
• 制御入力：4–20 mA アナログ制御（フィールドバスオプションあり）
• モータータイプ：ブラシレスDCモーター
• フィードバック：非接触エンコーダ技術
• トルク制限：電子式トルク制限内蔵
• 位置スイッチ：2個の調整可能な位置スイッチ標準
• 手動オーバーライド：標準
• 待機電力：1ワット未満
• 電源：単相ACまたはDC電源に対応
• 動作温度範囲：-30～70 °C（低温オプションあり）
• 取り付け：任意の向きで設置可能
• ドライブトレイン：常時潤滑、メンテナンスフリー
• ローカルインターフェース：6セグメントLCD表示とプッシュボタン（迅速な設定）
• オプションアクセサリ：位置表示付きローカル制御組込み；Reserve Power Pack (supercaps)
• フィールドバス互換性：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®
• 適用：精密で連続的な変調を必要とする制御弁およびポンプ用途
