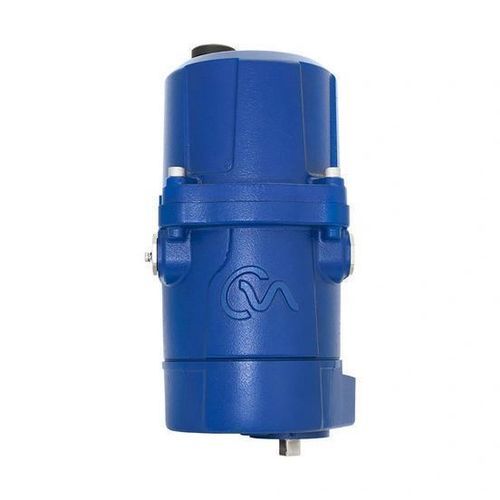

電動式バルブアクチュエータ CMQ

手動1/4回転タイプパートターン

説明
CMQ パートターン出力のコンパクトな可変式アクチュエータは、制御弁およびポンプ用途向けの全電気式ソリューションです。最大0.1%の精度で正確かつ再現性のある位置制御と連続的な変調を提供します。国際規格に基づく防爆認証を取得しており、オプションでローカル制御やReserve Power Pack（フェールトゥポジション機能）を装備可能です。

特長

• パートターン出力駆動、シーティングトルク最大124 Nm（1,100 lbf.in）
• CMR-250とGBXスパーギアボックスを使用した高トルク四分回転オプション
• 4–20 mA指令による精密かつ再現性のある位置制御（最大0.1%精度）
• 国際規格に準拠した防爆認証
• 速度調整可能
• 手動オーバーライド標準装備
• 電子式トルクリミット
• 標準で2つの位置調整スイッチ
• 任意の姿勢で取り付け可能
• 恒久的に給油されたメンテナンスフリーの駆動系
• 標準動作温度範囲 −30〜70 °C（−22〜158 °F）、低温オプションあり
• ブラシレスDCモーターにより信頼性の高い精密な連続変調が可能
• エンコーダ技術による非接触フィードバック
• 待機電力1ワット未満
• 単相または直流電源に対応
• 現地選択可能な調整項目：デッドバンド、ゼロとスパン、指令信号タイプ、標準/逆作用、手動/自動、信号喪失時の出力軸位置
• 6セグメントLCD表示とプッシュボタンによる迅速なセットアップが可能な内蔵インターフェース
• 位置表示付きの一体型ローカルコントロール（オプション）
• フェールトゥポジション機能用のReserve Power Pack（スーパーキャパシタ）オプション
• 各種フィールドバス、ハードワイヤードおよびアナログサイトシステムとの互換性
• 対応フィールドバス：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®

オプションと追加情報

• 位置表示付き一体型ローカルコントロール（オプション）
• フェールトゥポジション用Reserve Power Pack（スーパーキャパシタ、オプション）
• システム統合のための複数のフィールドバスおよびアナログシステムとの互換性

技術仕様

• 出力タイプ：パートターン（四分回転）駆動
• 最大シーティングトルク：最大124 Nm（1,100 lbf.in）
• 位置制御精度：最大0.1%
• 制御信号：4–20 mAアナログ入力（サポートされる指令タイプの一つ）
• モーター：連続変調用ブラシレスDCモーター
• フィードバック：エンコーダ（非接触）
• 待機電力：<1 W
• 電源：単相または直流電源に対応
• 使用周囲温度範囲：標準 −30〜70 °C（−22〜158 °F）；低温オプションあり
• 保護/認証：国際規格に基づく防爆認証
• 駆動系：恒久的に給油され、メンテナンス不要
• 手動オーバーライド：標準
• 速度制御：調整可能
• トルク保護：電子式トルクリミット
• スイッチ：2つの調整可能な位置スイッチ（標準）
• インターフェース：設定用の6セグメントLCD表示とプッシュボタン
• フィールドバスオプション：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®
