面積式流量計

液体用測定管内ガラス

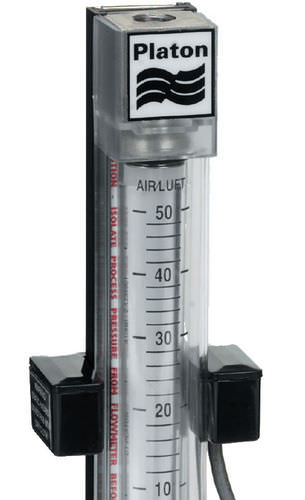

Platon Floscanセンサーは可変的な区域(VA)の流量計のガラスflowtubeを渡る赤外線ビームを使用する。 センサーの腕間の浮遊物の道は検出され、浮遊物がまたはセンサーの位置の下にあるかどうかの上に電子工学内の論理は定める。 センサーモジュールの中の電子工学は開いたコレクターに外的な論理回路のために適したトランジスター出力を与える。 すべてのガスのために適した流れ、浮遊物が目に見えるどこにがか液体によっては、センサー切られる、普通流れるPlaton NG/NGXシリーズ(常態100mmのスケール)またはLG/LGXシリーズ(ミニチュア30mmのスケール) VAメートルの流量計フレームの背部に。 フレームの上下の動きはセンサーが要求されるように管のスケールで流れ警報を、いずれかの時点で提供するようにする。 センサーはまたPlatonグウかSGUV様式の流量計で供給することができる。 任意本管はインターフェイスし、SPCOとセンサーの電子工学を、運転するのに必要とされるDC電源を提供するのにリレーモジュールが8つのAmpの本管のリレー出力使用されている。 このリレーはセンサーモジュールから出力されるトランジスターに奴隷として機能する。 各Floscanのリレーモジュールは2つの出力されたリレーを備え、2台の別々の警報センサーを監視するのに使用することができる。 特徴 最高または低流速警報 理性的: かどうかの上のまたはセンサーの下の浮遊物わかる flowtubeの調節可能な終わるフルレンジ 正常な(NG/NGX)またはミニチュア(LG/LGX)流量計のために適した 標準的な論理回路に直接DCの出力 任意本管はリレーモジュールをインターフェイスさせる ATEXの承認(指導的な94/9/EC) EMCの承認(指導的な2004/108/EC)
