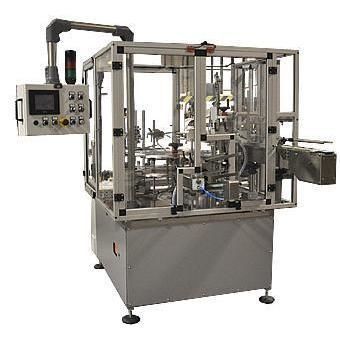

縦型カートナー AV50

化粧品産業用製薬産業用自動

概要
AV50は、チューブおよびバイアル（小瓶）用の自動組立・封緘を行うカートン成形機です。F.C.L.製で、単一の段ボール形式で供給され、開封、位置決め、封緘、およびオプションの印刷機能を統合しています。化粧品、医薬品などの包装ラインに適しています。

製品詳細

• 処理製品: チューブ、バイアル（フラコン）
• 許容段ボール寸法: 最小 20 x 15 x 50 mm；最大 80 x 80 x 250 mm

構成部品

• スチール製ベースフレームとアルミ製ベッド、吸音プラスチックパネルで全面覆われた構造
• 段ボール長さ最大46cmまで対応の調整可能なマガジン
• カム駆動の間欠運動を持つ高さ調整可能な2つのスター（回転）ホイール
• 封緘済み段ボール用の排出口スライド
• スターに挿入された交換可能なポリゼン製リデューサー2セット
• 封緘用ハンマーおよびフラップガイドのセット
• 電気設備
• 空気圧設備
• 作業者保護のための全面的な安全カバー

作業サイクル
予め折られた段ボールをマガジンに装填して垂直に配置します。吸引カップのグループが箱を開き、輸送スターの段ボールリデューサーに配置します。その後、下部フラップの閉鎖とオプションの印刷（2行または3行、ドライまたはインク）を行います。段ボールは間欠運動でオペレーター側の手動充填位置に移動します。最終段階で上部が閉じられ、排出口スライドから自動的に排出されます。

封緘とオプション
下部および上部フラップの挿入は、対向（非対称）または飛行機型フラップで行います。上下のホットメルト接着はオプションです。接着と挿入の混在ソリューションもオプションで利用可能です。印刷はオプションで、2行または3行、ドライまたはインク方式を選択できます。

注意
本機は単一の段ボール形式で供給されます（形式は受注時に指定）。

仕様 / 技術仕様

• タイプ: カートン成形機（カートンエレクター） - 型式 AV50
• 製造元: F.C.L.
• 処理対象: チューブ、バイアル
• 許容段ボール寸法: 最小 20 x 15 x 50 mm；最大 80 x 80 x 250 mm
• マガジン: 最大46cmまで調整可能
• 搬送: カム機構による間欠運動のスター駆動
• ハンドリング: 開封用吸引カップおよびポリゼン製リデューサー
• 封緘方式: フラップ挿入（対向／非対称または飛行機型）およびオプションのホットメルト接着
• 印刷オプション: 2行または3行、ドライまたはインク
• 電気および空気圧設備統合済み
• 安全: 完全な安全ガード装備
• 供給条件: 単一の段ボール形式で供給
