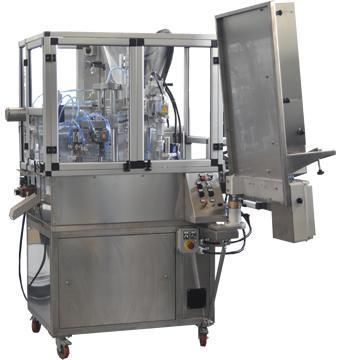

チューブ用充填機 RTA 15

自動水容量式

概要
塗装部分のないAISI 304製ステンレス鋼で全面構築されています。本体はステンレス製キャビネットに旋回式キャスターで取付けられています。ポリエチレンおよびポリフォイル製チューブはヒートエアで自動シールし、金属チューブは自動で閉止します。充填対象チューブの自動供給機構を備え、指定フォーマットに合わせて出荷されます。

構成部品

• 充填用シングルトラミー（ホッパー）30L、製品接触部はAISI 316L（鏡面仕上げ）。
• 機械式可変量ドージングユニット。
• 300 ml 容積式ディスペンサー（プランジ式インジェクター付）。
• ヒートエア閉鎖ユニット：ヒートエアノズルと外側のエア冷却、機械クランプ部は水冷。
• 代替：テフロンコーティングのホットジョーによる閉鎖（マーキング・トリムカッター付）、水冷式。
• 金属チューブ用閉鎖ユニット：単折・二重折対応の4枚刃折曲げユニットと刻印ユニット。

閉鎖機能

• PEおよびpolyfoilチューブ向けヒートエアシーリング（外部エア冷却）。
• テフロン加工ホットジョーによる閉鎖、マーキングおよびトリム（トリムは水冷）。
• 金属チューブ向けの機械的折り曲げおよび刻印（4枚刃ユニット）。

自動化と装置

• フォトセル付き自動方向付け装置：シール/マーキング位置合わせ用。指定フォーマットに対応。
• バスケットフィーダーおよびイントロデューサーによる自動チューブ供給装置（指定フォーマット対応）。
• 充填済チューブの自動排出装置。
• PET製チューブホルダー18個セット完備。
• CE規格準拠の全面安全ガード。
• チューブカウンター。
• 0–9の10文字対応ナンバーホルダークランプ。

仕様 / 技術データ

• 機械処理能力（ヒートエア）：最大 2,500 本/時（充填量に依存）。
• 機械処理能力（ホットジョー）：最大 1,500 本/時（充填量に依存）。
• 機械処理能力（金属）：最大 1,800 本/時（充填量に依存）。
• 充填レンジ例：3–40 cc; 7–120 cc; 15–250 cc; 30–350 cc。容積式ディスペンサー：300 ml。
• 適合チューブ寸法（PE / polyfoil）：直径 13–50 mm、長さ 50–250 mm。
• フレーム材質：AISI 304、製品接触部：AISI 316L。
• 電気盤：AISI 304、送風式、制御 24 V、CE準拠。
