チューブ用充填シール機 RTS 15

自動液体

概要

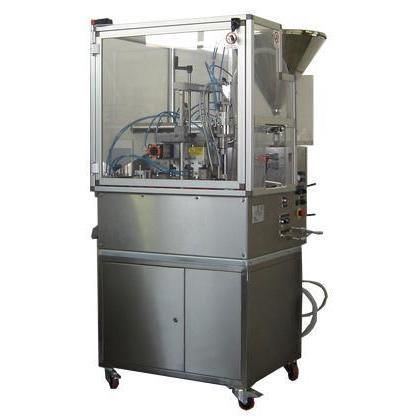

RTS 15は、容積式の計量および自動封止を行うチューブ充填・封止機です。フレームはAISI 304ステンレス、製品接触部はAISI 316Lを使用し、ステンレス製キャビネットに旋回式キャスターで据え付けられています。PE、ポリフォイル、アルミ製チューブの充填・封止が可能で、1フォーマット分を前装備で納入します。

構成品

• 28 Lシングルトラミー（充填ホッパー）、AISI 316L（製品接触部）
• 機械的に可変な計量グループ
• 300 ml 容積式ディスペンサー（浸入型インジェクター付）
• PTFE被覆のホットジョー（加熱クランプ）閉鎖グループ
• ホットジョーによる封止、打刻およびトリム用カッター（グループは水冷式）
• 金属チューブ用閉鎖グループ：単折/二重折用の4枚刃折りユニットおよび打刻ユニット
• 充填済みチューブの自動排出装置
• 1フォーマット用のPET製チューブガイドブッシュ14個セット
• CE規格に準拠した全面保護ガード
• チューブカウンター
• 10桁（0–9）表示のナンバーホルダークランプ

その他
対応フォーマットに応じてPE、ポリフォイル、アルミチューブの充填および封止が可能です。フォーマット交換キットや計量オプションは別途対応可能です。

仕様 / 技術データ

• ホットジョー（プラスチックチューブ）機械処理能力：計量により最大1,000本/時
• 金属チューブ機械処理能力：計量により最大1,500本/時
• チューブ寸法（PE / polyfoil）：直径 13–50 mm、高さ 50–250 mm
• チューブ寸法（アルミ）：直径 13–40 mm、高さ 50–250 mm
• 計量レンジ：3–40 cc、7–120 cc、15–250 cc、30–350 cc（300 ml 容積式ディスペンサーを含む）
• 空気消費量（1,000本/時、6 bar時）：220 NL/min
• 水消費量：10 L/h
• フレーム：AISI 304、製品接触部：AISI 316L
• 制御盤：CE規格準拠、主操作 24 V
