接続電力ケーブル

データ用BNC高温

用途／説明

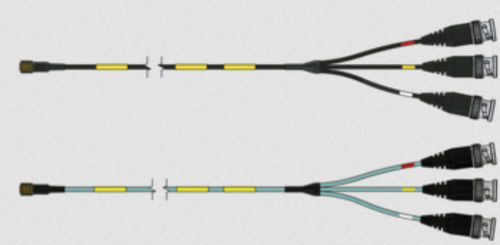

電圧出力（IEPE）を持つ三軸加速度センサー用のセンサー接続ケーブル。

製品の利点

• 高温耐性：最大 +250°C（TPFK）
• 機械的に強固な外被（PUR）
• 非常に高い柔軟性（シリコン）

追加情報
収縮チューブによる個別マーキング（例：社内品番やバーコード）対応。

コネクタ
片側：1/4-28 UNF メス、4極（注：センサーの種類を指定してください）
他側：BNC ピン 3本（3 × BNC オス）

ケーブル仕様（TPFK）
構成：4 × AWG 34
絶縁：TPFK
外被：TPFK
外被色：青
外径：約 2.1 mm
定格電圧：最大 150 V
使用温度範囲：-55°C ～ +250°C

ケーブル仕様（PUR）
構成：4 × AWG 34
絶縁：TPFK
外被：PUR
外被色：黒
外径：約 2.5 mm
定格電圧：最大 150 V
使用温度範囲：-40°C ～ +90°C（+125°C まで 2500 時間）

ケーブル仕様（シリコン）
構成：4 × AWG 30
絶縁：TPFK
外被：Besilen（シリコン）
外被色：ターコイズ
外径：約 2.7 mm
定格電圧：最大 150 V

構成例
S3031-1030-00600 | 外被: TPFK | 長さ: 6000 mm
S3032-1030-00600 | 外被: PUR | 長さ: 6000 mm
S3033-1030-00600 | 外被: Silicone | 長さ: 6000 mm

ダウンロード
接続ケーブルのデータシート（製品データシート、PDFあり）。

技術仕様

• 製品種別：三軸加速度センサー用センサー接続ケーブル（IEPE）
• コネクタ：1/4-28 UNF メス（4極）および 3 × BNC オスピン
• 導体構成：4 × AWG 34 または 4 × AWG 30 のバリエーション
• 絶縁材料：TPFK
• 外被材料：TPFK、PUR、Besilen（シリコン）
• 外被色：青（TPFK）、黒（PUR）、ターコイズ（シリコン）
• 外径：約 2.1 mm（TPFK）、約 2.5 mm（PUR）、約 2.7 mm（シリコン）
• 定格電圧：最大 150 V
• 温度範囲：TPFK: -55°C ～ +250°C；PUR: -40°C ～ +90°C（+125°C まで 2500 時間）；シリコン: 高い柔軟性（温度データは構成により異なり、TPFK/PURを参照）
• 例にある利用可能な長さ：6000 mm
• 型番例：S3031-1030-00600（TPFK）、S3032-1030-00600（PUR）、S3033-1030-00600（Silicone）
• データシート：製品データシート（PDF）
