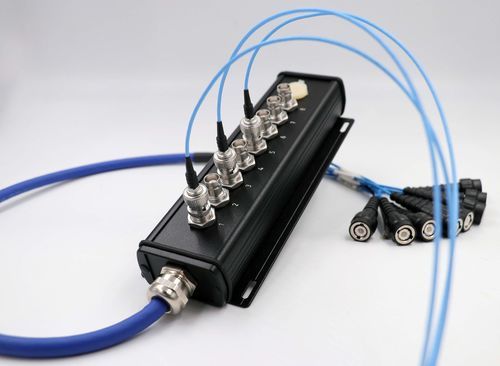

壁取り付け式ジャンクションボックス

装甲ケーブル用同軸

用途
本分岐ボックスは、低ノイズのNVH測定およびマイクロホンや一軸IEPEセンサーを計測システムに確実に接続するために設計されています。統合された8芯同軸マルチコアケーブルは、個別にシールドされた同軸ラインと全体シールドを組み合わせ、EMC性能と機械的安定性を向上させます。車載試験、試験台、制御盤などの用途に適しています。コネクタ形状やケーブル長のカスタム対応が可能です。

主な特長

• NVH測定向けの低ノイズ信号伝送
• 個別シールド＋全体シールドにより高いEMC性能
• 油や薬品に強いPURジャケットで柔軟かつ配線しやすい構造
• 堅牢なアルミ製筐体、保護等級 IP65 / NEMA 3（筐体のみ）
• コネクタやケーブル長のカスタマイズ対応

追加情報
4芯仕様やカスタムプラグ設計でもご提供可能です。

コネクタ
側1：8 x BNC パネル取付ソケット（防塵キャップ付）＋安全ソケット（スクリーン接続）、黄色
側2：8 x 絶縁型 BNC オスコネクタ

ケーブル仕様

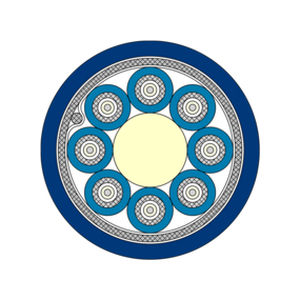

構造：8 x (1 x Ø0.20 mm)C — 低ノイズ同軸 50 Ω
絶縁：TPFP
内被：PUR
外被：PUR、色：ダークブルー
外径：約 9.0 mm
定格電圧：最大 350 V
温度範囲：-40°C ～ +90°C（短期 +125°C、2500時間）

ボックス仕様
筐体：アルミニウム、黒色粉体塗装
シール：TPE、黒
保護等級（筐体のみ適用、パネルソケットは対象外）：IP65 / NEMA 3
重量（コネクタ・ケーブル除く）：約 285 g
寸法（W x H x D）：約 200 x 57 x 32 mm、壁取付ブラケット装着時：約 200 x 76 x 34.8 mm

構成例
品番 S3075-3031-00500 — ジャケット材質：PUR — 長さ L：5000 mm

ダウンロード
分岐ボックスのデータシート（製品PDF）を提供しています。

技術仕様

• 製品タイプ：8芯低ノイズ同軸マルチコアケーブル付分岐ボックス
• 用途：NVH測定、マイクロホンおよび一軸IEPEセンサー接続
• コネクタ 側1：8 x BNC パネル取付ソケット（防塵キャップ付）＋安全ソケット（スクリーン接続）
• コネクタ 側2：8 x 絶縁型 BNC オスコネクタ
• ケーブル構成：8 x (1 x Ø0.20 mm)C、50 Ω 低ノイズ同軸
• 絶縁：TPFP
• 内被：PUR
• 外被：PUR、色：ダークブルー
• 外径：約 9.0 mm
• 定格電圧：最大 350 V
• 温度範囲：-40°C ～ +90°C（短期 +125°C、2500時間）
• 筐体：アルミニウム、黒色粉体塗装
• シール：TPE、黒
• 保護等級（筐体のみ）：IP65 / NEMA 3
• 重量（コネクタ・ケーブル除く）：約 285 g
• 寸法（W x H x D）：約 200 x 57 x 32 mm（壁取付ブラケット装着時：約 200 x 76 x 34.8 mm）
• 構成例品番：S3075-3031-00500、PURジャケット、長さ 5000 mm
• カスタマイズ：コネクタやケーブル長はご要望に応じて対応可能
