用途・説明
8ch IEPE トライアックス マルチコアケーブルは、トライアクス加速度計を用いた多チャネルのNVH／振動計測において、構造化された省スペースな接続を提供します。複数の信号経路を一つのマルチコアに集約し、各測定チャネルは3つのBNCコネクタに割り当てられるため、トライアクス信号を測定機器へ明確に振り分けできます。最大8台のトライアクスセンサーを効率的に接続可能です。IEPEトライアックス導体構成と内外層PURジャケットの組合せにより、機械的安定性と取り回しの柔軟性を確保します。多層シールドにより厳しい環境下でも信号品質を維持します。代表的な用途は試験台、自動車試験、チャネル密度の高いラボ用途です。¼-28 UNF等のセンサ接続に対応したカスタムコネクタ構成により既存計測システムへ適合させられます。

製品の利点

• 機械的に堅牢
• 取り回しに柔軟
• 多チャネル構成での配線工数低減
• 最大8系統のトライアクス信号を束ねて接続
• カスタムコネクタ構成に対応可能

コネクタ
側面1 - ¼-28 UNF ソケット、4ピン
側面2 - 8 × (3× BNC オス)

ケーブルデータ

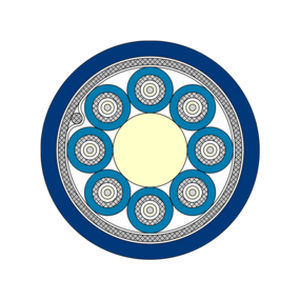

構成 - 8 × (4 × AWG 34)C – IEPE Triax
絶縁 - TPFK
内ジャケット - PUR
外ジャケット - PUR
ジャケット色 - ダークブルー
外径 - 約11.7 mm
定格電圧 - 最大150 V
温度範囲 - -40°C～+90°C（短期 +125°C、2500 h）

構成例
品番 S3055-1030-00500 | ジャケット材質: PUR | 長さ "L": 5000 mm

ダウンロード

• 8ch IEPE トライアックス マルチコアケーブル データシート (PDF)

特性 / 技術仕様

• 製品名: 8ch IEPE トライアックス マルチコアケーブル
• 最大接続トライアクスセンサー数: 8
• コネクタ: 一方は¼-28 UNF（ソケット）；他方は8 × (3× BNC オス)
• ケーブル構成: 8 × (4 × AWG 34)C – IEPE Triax
• 絶縁: TPFK
• 内外ジャケット: PUR
• ジャケット色: ダークブルー
• 外径: 約11.7 mm
• 定格電圧: 最大150 V
• 温度範囲: -40°C～+90°C（短期 +125°C、2500 h）
• シールド: 信号品質向上のための多層シールド
• 機械的特性: 配線に適した堅牢かつ柔軟な構造
