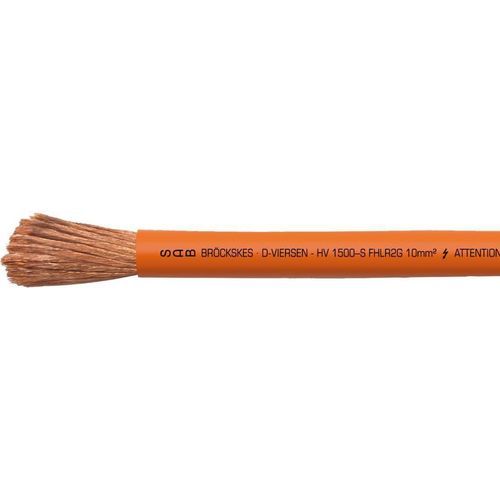

電力電力ケーブル HV 1500 - S

銅自動車産業用電動車両用

用途
シリコーン絶縁の高電圧ケーブルで、電気自動車およびハイブリッド車向けに設計されています。パワートレイン、バッテリー、インバータ、パワーエレクトロニクスでの使用を想定しています。

主な特長

• 極めて柔軟
• 非常に高い機械的強度
• 環境影響に対する高い保護性
• ハロゲンフリー
• 使用温度範囲：-40 °C〜+180 °C
• PFASフリー

追加情報
認証 — 構造、材料、試験は以下の規格に準拠または参照：

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

構造
導体：裸銅撚り、極細線、CU ETP-1（EN 13602準拠）、単線径最大0.21 mm
絶縁：シリコーンゴム
外装色：オレンジ（RAL 2003）

技術データ
型式：FHLR2G
基準寸法：ISO 19642-5
定格電圧：1000 V AC / 1500 V DC
試験電圧：スパークテスト 8000 V
最小曲げ半径：固定敷設：2 × d；可動用途：4 × d
温度範囲：-40 / +180 °C
ハロゲンフリー：IEC 60754-1 + VDE 0482-754-1 に準拠
燃焼特性：ISO 19642 に準拠
気候変動試験：ISO 19642 に準拠
オゾン耐性：ISO 19642 に準拠
媒体耐性：ISO 19642 に準拠
柔軟性：非常に良好
有害物質不使用：EU RoHS 指令に準拠

HV 1500 - SCP（ISO 19642 による寸法）
品番；公称断面積；外径；銅量；ケーブル重量 ≈；20 °C における抵抗 最大
L39151327；10.00 mm²；6.0 -0.7 mm；96.0 kg/km；106 kg/km；1.91 Ω/km
L39151337；16.00 mm²；7.2 -0.8 mm；153.6 kg/km；163 kg/km；1.21 Ω/km
L39151347；25.00 mm²；8.7 -0.8 mm；240.0 kg/km；244 kg/km；0.78 Ω/km
L39151357；35.00 mm²；10.4 -1.0 mm；336.0 kg/km；349 kg/km；0.554 Ω/km
L39151367；50.00 mm²；12.2 -1.2 mm；480.0 kg/km；497 kg/km；0.386 Ω/km
L39151377；70.00 mm²；14.4 -1.4 mm；672.0 kg/km；719 kg/km；0.227 Ω/km
L39151387；95.00 mm²；16.7 -1.4 mm；912.0 kg/km；1935 kg/km；0.206 Ω/km

特性 / 技術仕様

• 型式：FHLR2G
• モデル：HV 1500 - S
• 絶縁材料：シリコーンゴム
• 外装色：オレンジ（RAL 2003）
• 定格電圧：1000 V AC / 1500 V DC
• 試験電圧：スパークテスト 8000 V
• 温度範囲：-40 °C〜+180 °C
• 最小曲げ半径：固定 2×d；可動 4×d
• ハロゲンフリー（IEC 60754-1）
• PFASフリー
• 有害物質不使用：RoHS 準拠
